编程技术-Windows平台调试器原理与编写04.硬件断点

每个线程最多只能四个硬件断点，每一个可以设3种类型，硬件断点是由 CPU 支持的

硬件断点是为了解决某些情况下软件断点用不了的情况（例如软件中带有自修改，下断点处的代码被软件自身执行过程中把值改了）

硬件断点有3种类型

执行断点,跟一般断点作用差不多
写入断点（长度有子，字节，双字 3种）
访问断点(可读可写)

硬件断点与调试寄存器

硬件断点容易被检测。

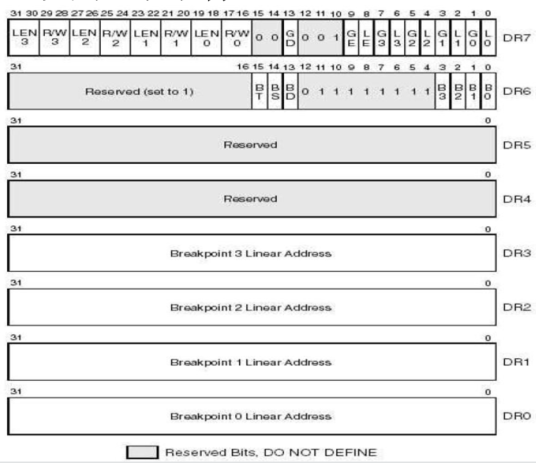

硬件断点通过8个32位寄存器（调试寄存器）实现；
硬件断点最多可设置4个，属性执行内存均可，调试寄存器命名从DR0-DR7：

DR0-DR3：表示断点的设置地址；
DR4、DR5：与硬件断点的实现无关，可忽略；
DR6：又称状态调试寄存器，表示断点命中的状态（命中为1，未命中为0）；各个位的含义如下：B0～B3，如果其中任何一个位置位，则表示是相应的Dr0~3断点引发的调试陷阱。当如果多个断点同时命中他只会把其中一个置1 ，其他的不会
BD置位表示是GD位置位情况下访问调试寄存器引发的陷阱。
BT位:TSS任务切换时,若设置了T标志位,会引起调试异常,并使得BT位置位。
BS置位表示是单步中断引发的断点。即EFLAGS的TF置位时引发的调试陷阱。
DR6寄存器的值，建议在每次异常提交之前清除。

DR7：表示设置到哪个寄存器上，L=局部（可忽略位项：GD=保护标志，GE，LE，G=全局）：
L0-L3=1表示对应值的DRx已启动，即L0=1表DR0启动，反之未启动，即L2=0表示DR2未启动。
LE和GE：为了兼容性，Intel建议使用精确断点时把LE和GE都设置为1。（使用精确断点标志，P6及之后的cpu不支持该标志）
16-31位：每个2位，4位一组，描述设的断点类型(R/W)和长度(LEN)，长度(LEN)对执行不起作用。

R/W0到R/W3：指定各个断点的触发条件。对应DR0到DR3中的地址以及DR6中的4个断点条件标志。

00=只执行；
01=写入数据断点；
10=I/O端口断点（只用于pentium+，需设置CR4的DE位，DE是CR4的第3位）；
11=读或写数据断点。

LEN0到LEN3：指定在调试地址寄存器DR0到DR3中指定的地址位置的大小。
如果R/Wx位为0（执行断点），则LENx位也必须为0，否则会产生不确定的行为。

可能取值：**00=1字节；01=2字节；10=保留；11=4字节**。

设置内存断点时，内存地址应与指定取值对齐。

代码实现获取和设置寄存器环境

;获取寄存器环境
GetContext proc uses esi dwTID:DWORD, pCtx:ptr CONTEXT
    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov esi, pCtx
    assume esi:ptr CONTEXT

    mov [esi].ContextFlags, CONTEXT_ALL
    invoke GetThreadContext, @hThread, esi   ;获取寄存器环境信息

    assume esi:nothing

    invoke CloseHandle, @hThread
    ret

GetContext endp

;设置寄存器环境
SetContext proc dwTID:DWORD, pCtx:ptr CONTEXT
    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    invoke SetThreadContext, @hThread, pCtx   ;设置寄存器环境信息

    invoke CloseHandle, @hThread
    ret

SetContext endp

硬件执行断点

硬件断点触发单步800000004异常，所以需要在单步异常里面区分一下。

如果有多个硬件断点，在设置DR7的时候，需要保留原有的，然后在清空自己的位，然后在设置。

注意：系统断点不是主线程，不能设置硬件断点。当有新进程创建，将所有的硬件断点寄存器重新设置一遍。

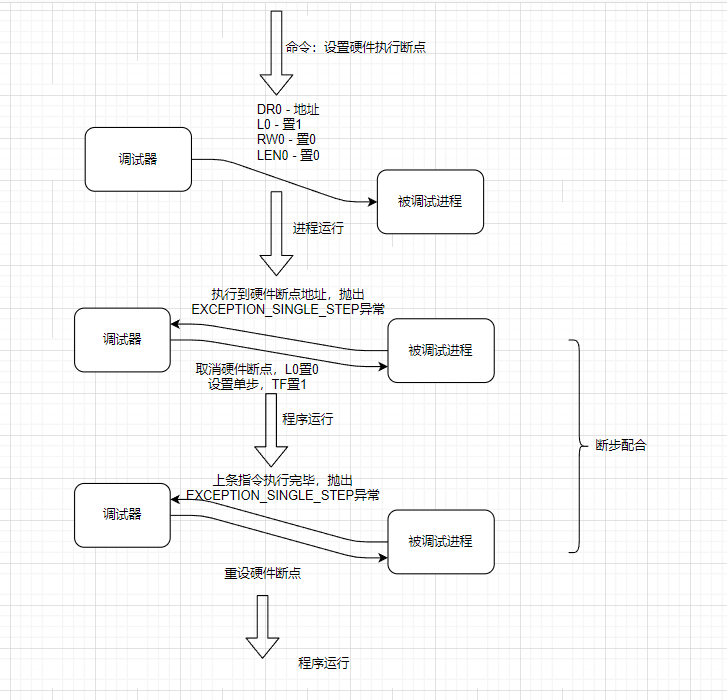

硬件断点在抛出异常的时候，此时eip的指令没有执行。执行不过去。解决办法：断步配合。

因为这个断点是CPU管理的，当CPU发现此时的eip和硬件断点地址相同时，就不执行了。此时的eip当前指令还没有执行，此时g和p等都过不去，如何才能让他继续执行呢？

解决办法：断步配合。再抛出硬件断点异常的时候清除当前断点，执行完这条语句后，通过单步重新设置硬件断点。

硬件执行断点

;设置硬件执行断点
invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
mov @ctx.iDr0, 01001BD2h                         ;设置下硬件执行断点的地址和寄存器
or @ctx.iDr7, 1                                  ; L0 置 1 ,表示 在 dr0 下了断点and @ctx.iDr7, 0fff0ffffh                        ;R/W0和LEN0都是0  (dr7 的 16 - 19位)
invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境



;处理硬件执行断点异常
;重设硬件断点
.if g_bIsResetHardBpStep == TRUE
    mov g_bIsResetHardBpStep, FALSE
    ;设置硬件执行断点
    invoke GetContext, [esi].dwThreadId, addr @ctx     ;获取寄存器环境    or @ctx.iDr7, 1                                    ;L0置1,说明在 dr0 设置了硬件断点 (其他的前面已经设置过了,因此这里不需要在设置)
    invoke SetContext, [esi].dwThreadId, addr @ctx     ;设置寄存器环境
    mov eax, DBG_CONTINUE
    ret
 .endif

  ;处理硬件断点的单步
  invoke GetContext, [esi].dwThreadId, addr @ctx
  .if @ctx.iDr6 & 1 ; 执行断点的异常来了dr0 上的断点
       ;取消硬件断点
       invoke GetContext, [esi].dwThreadId, addr @ctx  ;获取寄存器环境
       and @ctx.iDr7, 0fffffffeh                       ;L0 置 0 取消 dr0 上的断点
       invoke SetContext, [esi].dwThreadId, addr @ctx  ;设置寄存器环境

       ;设置单步
       invoke SetTF, [esi].dwThreadId
       ;下个单步重设硬件断点
       mov g_bIsResetHardBpStep, TRUE
       ;等待命令
       invoke InputCmd, pDE
 .endif

硬件访问断点

硬件访问断点不需要做断步配合

硬件访问断点原理：当cpu译码，执行的时候，才知道访问的地方是不是硬件访问断点，说以都会断到该条的下一行。

硬件访问断点

;设置硬件访问断点
invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
mov @ctx.iDr1, 1005000h                          ;设置下硬件访问断点的地址和寄存器
or @ctx.iDr7, 100b                               ;L1 置 1 ,表示 在 dr1 下了断点
or @ctx.iDr7, 00f00000h                          ;R/W1和LEN1都是11b，访问，长度为四个字节 (dr7 的 20 - 23位)
mov @ctx.iDr6, 0                                 ;dr6清0invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境


处理硬件访问异常
invoke GetContext, [esi].dwThreadId, addr @ctx.if @ctx.iDr6 & 10b     ;访问断点的异常来了dr1 上的断点

    invoke crt_printf, offset g_szHardbpTip

    ;等待命令
    invoke InputCmd, pDE.endif

完整代码

.586.model flat,stdcall
option casemap:none

   include windows.inc
   include user32.inc
   include kernel32.inc
   include msvcrt.inc
   include udis86.inc

   includelib user32.lib
   includelib kernel32.lib
   includelib msvcrt.lib
   includelib libudis86.lib

.data
    g_szExe db "winmine.exe", 0
    g_hExe  dd 0
    g_szEXCEPTION_DEBUG_EVENT         db "EXCEPTION_DEBUG_EVENT", 0dh, 0ah, 0
    g_szCREATE_THREAD_DEBUG_EVENT     db "CREATE_THREAD_DEBUG_EVENT", 0dh, 0ah, 0
    g_szCREATE_PROCESS_DEBUG_EVENT    db "CREATE_PROCESS_DEBUG_EVENT", 0dh, 0ah, 0
    g_szEXIT_THREAD_DEBUG_EVENT       db "EXIT_THREAD_DEBUG_EVENT", 0dh, 0ah, 0
    g_szEXIT_PROCESS_DEBUG_EVENT      db "EXIT_PROCESS_DEBUG_EVENT", 0dh, 0ah, 0
    g_szLOAD_DLL_DEBUG_EVENT          db "LOAD_DLL_DEBUG_EVENT", 0dh, 0ah, 0
    g_szUNLOAD_DLL_DEBUG_EVENT        db "UNLOAD_DLL_DEBUG_EVENT", 0dh, 0ah, 0
    g_szOUTPUT_DEBUG_STRING_EVENT     db "OUTPUT_DEBUG_STRING_EVENT", 0dh, 0ah, 0

    g_szHardbpTip                     db "硬件访问断点", 0

    g_szLoadDllFmt   db "%08X %s", 0dh, 0ah, 0
    g_szwLoadDllFmt   dw '%', '0', '8', 'X', ' ', '%', 's', 0dh, 0ah, 0
    g_szBpFmt  db "CC异常 %08X", 0dh, 0ah, 0
    g_szSsFmt  db "单步异常 %08X", 0dh, 0ah, 0
    g_szOutPutAsmFmt db "%08x %-20s %-20s", 0dh, 0ah, 0
    g_szInputCmd db "选择命令：", 0dh, 0ah
                db "是:设置硬件执行断点", 0dh, 0ah
                db "否:设置硬件访问断点", 0dh, 0ah
                db "取消:直接运行", 0dh, 0ah,0


    g_btOldCode db 0
    g_dwBpAddr  dd   010021a9h
    g_byteCC   db 0CCh
    g_szOutPutAsm db 64 dup(0)
    g_ud_obj db 1000h dup(0)
    g_bIsCCStep dd FALSE
    g_bIsStepStep dd FALSE
    g_bIsResetHardBpStep dd FALSE
   .code

IsCallMn  proc uses esi edi pDE:ptr DEBUG_EVENT, pdwCodeLen:DWORD    LOCAL @dwBytesOut:DWORD    LOCAL @dwOff:DWORD    LOCAL @pHex:LPSTR    LOCAL @pAsm:LPSTR

    mov esi, pDE
    assume esi:ptr DEBUG_EVENT

        ;显示下一条即将执行的指令
    invoke ReadProcessMemory, g_hExe, [esi].u.Exception.pExceptionRecord.ExceptionAddress, \        offset g_szOutPutAsm, 20, addr @dwBytesOut
    invoke ud_init, offset g_ud_obj
    invoke ud_set_input_buffer, offset g_ud_obj, offset g_szOutPutAsm, 20
    invoke ud_set_mode, offset g_ud_obj, 32
    invoke ud_set_syntax, offset g_ud_obj, offset ud_translate_intel
    invoke ud_set_pc, offset g_ud_obj, [esi].u.Exception.pExceptionRecord.ExceptionAddress

    invoke ud_disassemble, offset g_ud_obj
    invoke ud_insn_off, offset g_ud_obj
    mov @dwOff, eax
    invoke ud_insn_hex, offset g_ud_obj
    mov @pHex, eax
    invoke ud_insn_asm, offset g_ud_obj
    mov @pAsm, eax
    invoke ud_insn_len, offset g_ud_obj
    mov edi, pdwCodeLen
    mov [edi], eax

    invoke crt_printf, offset g_szOutPutAsmFmt, @dwOff, @pHex, @pAsm

    mov eax, @pAsm
    .if dword ptr [eax] == 'llac'
        mov eax, TRUE
        ret
    .endif

    mov eax, FALSE
    ret

IsCallMn endp

SetTF proc dwTID:DWORD    LOCAL @hThread:HANDLE
    LOCAL @ctx:CONTEXT

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov @ctx.ContextFlags, CONTEXT_FULL
    invoke GetThreadContext, @hThread, addr @ctx

    or @ctx.regFlag, 100h

    invoke SetThreadContext, @hThread, addr @ctx
    invoke CloseHandle, @hThread

    ret

SetTF endp

DecEIP proc dwTID:DWORD    LOCAL @hThread:HANDLE
    LOCAL @ctx:CONTEXT

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov @ctx.ContextFlags, CONTEXT_FULL
    invoke GetThreadContext, @hThread, addr @ctx

    dec @ctx.regEip

    invoke SetThreadContext, @hThread, addr @ctx
    invoke CloseHandle, @hThread
    ret

DecEIP endp

;获取寄存器环境
GetContext proc uses esi dwTID:DWORD, pCtx:ptr CONTEXT    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    mov esi, pCtx
    assume esi:ptr CONTEXT

    mov [esi].ContextFlags, CONTEXT_ALL
    invoke GetThreadContext, @hThread, esi   ;获取寄存器环境信息

    assume esi:nothing

    invoke CloseHandle, @hThread
    ret

GetContext endp

;设置寄存器环境
SetContext proc dwTID:DWORD, pCtx:ptr CONTEXT    LOCAL @hThread:HANDLE

    invoke OpenThread, THREAD_ALL_ACCESS, FALSE, dwTID
    mov @hThread, eax

    invoke SetThreadContext, @hThread, pCtx   ;设置寄存器环境信息

    invoke CloseHandle, @hThread
    ret

SetContext endp

SetBp proc
    LOCAL @dwBytesOut:DWORD

    ;保存原来的指令， 在 01001BCF写入CC
    invoke ReadProcessMemory, g_hExe, g_dwBpAddr, offset g_btOldCode, size g_btOldCode, addr @dwBytesOut
    invoke WriteProcessMemory, g_hExe,  g_dwBpAddr, offset g_byteCC, size g_byteCC, addr @dwBytesOut

    ret

SetBp endp

InputCmd proc uses esi pDE:ptr DEBUG_EVENT
    LOCAL @bIsCall:BOOL    LOCAL @dwCodeLen:DWORD    LOCAL @ctx:CONTEXT

    mov esi, pDE
    assume esi:ptr DEBUG_EVENT

    invoke IsCallMn, pDE, addr @dwCodeLen
    mov @bIsCall, eax
    invoke MessageBox, NULL, offset g_szInputCmd, NULL, MB_YESNOCANCEL
    .if eax == IDYES

        ;设置硬件执行断点
        invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
        mov @ctx.iDr0, 01001BD2h                         ;设置下硬件执行断点的地址和寄存器
        or @ctx.iDr7, 1                                  ; L0 置 1 ,表示 在 dr0 下了断点        and @ctx.iDr7, 0fff0ffffh                        ;R/W0和LEN0都是0  (dr7 的 16 - 19位)
        invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境

    .elseif eax == IDNO

        ;设置硬件访问断点
        invoke GetContext, [esi].dwThreadId, addr @ctx   ;获取寄存器环境
        mov @ctx.iDr1, 1005000h                          ;设置下硬件访问断点的地址和寄存器        or @ctx.iDr7, 100b                               ;L1 置 1 ,表示 在 dr1 下了断点        or @ctx.iDr7, 00f00000h                          ;R/W1和LEN1都是11b，访问，长度为四个字节 (dr7 的 20 - 23位)
        mov @ctx.iDr6, 0                                 ;dr6清0
        invoke SetContext, [esi].dwThreadId, addr @ctx   ;设置寄存器环境
    .else
        ;直接运行

    .endif
    ret

InputCmd endp

OnException proc uses esi pDE:ptr DEBUG_EVENT
    LOCAL @dwBytesOut:DWORD
    LOCAL @ctx:CONTEXT
    mov esi, pDE
    assume esi:ptr DEBUG_EVENT

    .if [esi].u.Exception.pExceptionRecord.ExceptionCode == EXCEPTION_BREAKPOINT
        ;判断是否是自己的CC
        mov eax, [esi].u.Exception.pExceptionRecord.ExceptionAddress
        .if eax != g_dwBpAddr
            ;不是自己的CC异常，不处理
            mov eax, DBG_EXCEPTION_NOT_HANDLED
            ret
        .endif

        ;处理自己的CC异常
        invoke crt_printf, offset g_szBpFmt, [esi].u.Exception.pExceptionRecord.ExceptionAddress

        ;恢复指令
        invoke WriteProcessMemory, g_hExe, g_dwBpAddr, offset g_btOldCode, size g_btOldCode, addr @dwBytesOut

        ;设置单步
        invoke SetTF, [esi].dwThreadId
        invoke DecEIP, [esi].dwThreadId

        ;单步中需要处理CC的单步
        mov g_bIsCCStep,  TRUE

        ;输入命令
        invoke InputCmd, pDE

        mov eax, DBG_CONTINUE
        ret
    .endif

    ;单步来了
    .if [esi].u.Exception.pExceptionRecord.ExceptionCode == EXCEPTION_SINGLE_STEP

        ;处理自己的单步
        invoke crt_printf, offset g_szSsFmt, [esi].u.Exception.pExceptionRecord.ExceptionAddress

        invoke GetContext, [esi].dwThreadId, addr @ctx

        ;处理CC的单步
        .if g_bIsCCStep == TRUE
            mov g_bIsCCStep, FALSE

            ;重设断点, 重新写入CC
            ;invoke WriteProcessMemory, g_hExe,  g_dwBpAddr, offset g_byteCC, size g_byteCC, addr @dwBytesOut

            mov eax, DBG_CONTINUE
            ret
        .endif


        ;重设硬件断点
        .if g_bIsResetHardBpStep == TRUE
            mov g_bIsResetHardBpStep, FALSE

            ;设置硬件执行断点
            invoke GetContext, [esi].dwThreadId, addr @ctx     ;获取寄存器环境            or @ctx.iDr7, 1                                    ;L0置1,说明在 dr0 设置了硬件断点 (其他的前面已经设置过了,因此这里不需要在设置)
            invoke SetContext, [esi].dwThreadId, addr @ctx     ;设置寄存器环境

            mov eax, DBG_CONTINUE
            ret
        .endif

        ;处理硬件断点的单步
        invoke GetContext, [esi].dwThreadId, addr @ctx
        .if @ctx.iDr6 & 1      ;执行断点的异常来了dr0 上的断点
            ;取消硬件断点
            invoke GetContext, [esi].dwThreadId, addr @ctx  ;获取寄存器环境
            and @ctx.iDr7, 0fffffffeh                       ;L0 置 0 取消 dr0 上的断点
            invoke SetContext, [esi].dwThreadId, addr @ctx  ;设置寄存器环境

            ;设置单步
            invoke SetTF, [esi].dwThreadId

            ;下个单步重设硬件断点
            mov g_bIsResetHardBpStep, TRUE

            ;等待命令
            invoke InputCmd, pDE

        .elseif @ctx.iDr6 & 10b    ;访问断点的异常来了dr1 上的断点
            invoke crt_printf, offset g_szHardbpTip
            ;硬件访问断点
            invoke InputCmd, pDE
        .endif


        mov eax, DBG_CONTINUE
        ret
    .endif

    assume esi:nothing

    mov eax, DBG_EXCEPTION_NOT_HANDLED
    ret

OnException endp

OnCreateProcess proc

    ;保存原来的指令， 在 01001BCF写入CC
    invoke SetBp

    ret

OnCreateProcess endp


main proc    LOCAL @si:STARTUPINFO    LOCAL @pi:PROCESS_INFORMATION    LOCAL @de:DEBUG_EVENT
    LOCAL @dwStatus:DWORD

    invoke RtlZeroMemory, addr @si, size @si
    invoke RtlZeroMemory, addr @pi, size @pi
    invoke RtlZeroMemory, addr @de, size @de

    mov @dwStatus, DBG_CONTINUE
    ;建立调试会话
    invoke CreateProcess, NULL, offset g_szExe, NULL, NULL, FALSE, \
        DEBUG_ONLY_THIS_PROCESS,\        NULL, NULL,\
        addr @si,\
        addr @pi
    .if !eax
        ret
    .endif
    mov eax, @pi.hProcess
    mov g_hExe, eax

    ;循环接受调试事件
    .while TRUE
        invoke WaitForDebugEvent, addr @de, INFINITE

        ;处理调试事件
        .if @de.dwDebugEventCode == EXCEPTION_DEBUG_EVENT
            ;invoke crt_printf, offset g_szEXCEPTION_DEBUG_EVENT
            invoke OnException, addr @de
            mov @dwStatus, eax
        .elseif @de.dwDebugEventCode == CREATE_THREAD_DEBUG_EVENT
            invoke crt_printf, offset g_szCREATE_THREAD_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == CREATE_PROCESS_DEBUG_EVENT
            ;invoke crt_printf, offset g_szCREATE_PROCESS_DEBUG_EVENT
            invoke OnCreateProcess
        .elseif @de.dwDebugEventCode == EXIT_THREAD_DEBUG_EVENT
            invoke crt_printf, offset g_szEXIT_THREAD_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == EXIT_PROCESS_DEBUG_EVENT
            invoke crt_printf, offset g_szEXIT_PROCESS_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == LOAD_DLL_DEBUG_EVENT
            ;invoke OnLoadDll, addr @de
        .elseif @de.dwDebugEventCode == UNLOAD_DLL_DEBUG_EVENT
            invoke crt_printf, offset g_szUNLOAD_DLL_DEBUG_EVENT
        .elseif @de.dwDebugEventCode == OUTPUT_DEBUG_STRING_EVENT
            invoke crt_printf, offset g_szOUTPUT_DEBUG_STRING_EVENT
        .endif

        ;提交事件处理结果
        invoke ContinueDebugEvent, @de.dwProcessId, @de.dwThreadId, @dwStatus
        invoke RtlZeroMemory, addr @de, size @de
    .endw

    ret

main endpstart:
    invoke main

end start

作业

更多【编程技术-Windows平台调试器原理与编写04.硬件断点】相关视频教程：www.yxfzedu.com

编程技术-Windows平台调试器原理与编写04.硬件断点

硬件断点与调试寄存器

代码实现获取和设置寄存器环境

硬件执行断点

硬件访问断点

完整代码

作业

相关文章推荐

Markdown Editor

友情链接

课程目录

技术交流QQ群

编程技术-Windows平台调试器原理与编写04.硬件断点

硬件断点与调试寄存器

代码实现 获取和设置寄存器环境

硬件执行断点

硬件访问断点

完整代码

作业

相关文章推荐

Markdown Editor

友情链接

课程目录

技术交流QQ群

代码实现获取和设置寄存器环境
