ARM汇编指令

在进行so层的动态调试前需要学习些知识点，比如说arm汇编，我们在用ida反编译so文件可以看到arm汇编指令，这个指令是CPU机器指令的助记符。这是什么意思呢？首先CPU机器指令其实也就是那由1和0组成的二进制，如果要我们通过CPU的机器指令来编程那是非常难且枯燥无聊了的，反正我是做不到。但我使用汇编代码来编程就还是可以编写些简单的程序的，嘿嘿！我们先来看一段反编译出来的简单的汇编代码：

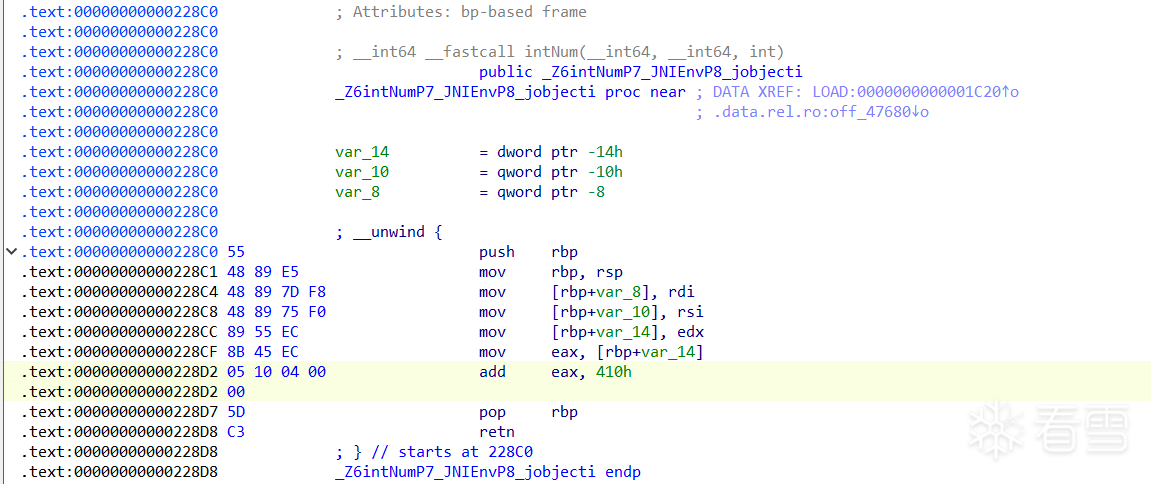

我们可以在图中看到汇编指令的左边有所对应的机器码，如push rbp这条指令所对应的机器码就是55，这个55是用十六进制表示的，它最终会被转换成二进制，也就是0和1，55占一个字节也就是8位，转换为二进制为01010101，而这串01010101就可以表示push rbp这段汇编指令出来。这里多提一嘴，从机器码01010101到汇编指令push rbp的过程就是反汇编，而从汇编指令到机器码的过程就是汇编。

arm的CPU是支持四种指令集的，分别是ARM32指令集（32-bit）、Thumb指令集（16-bit）、Thumb2指令集（16-bit&32-bit）、ARM64指令集（64-bit），但是ARM32的CPU是只支持前三种指令集的。在同一个函数中是不会出现多种指令集的，也就是某一个函数不会出现既有ARM32指令集又有Thumb指令集的情况。不过在不同的函数中可以，也就是这个函数是一个指令集，另一个函数是另外一个指令集的情况。Thumb2指令集大致情况如图所示：

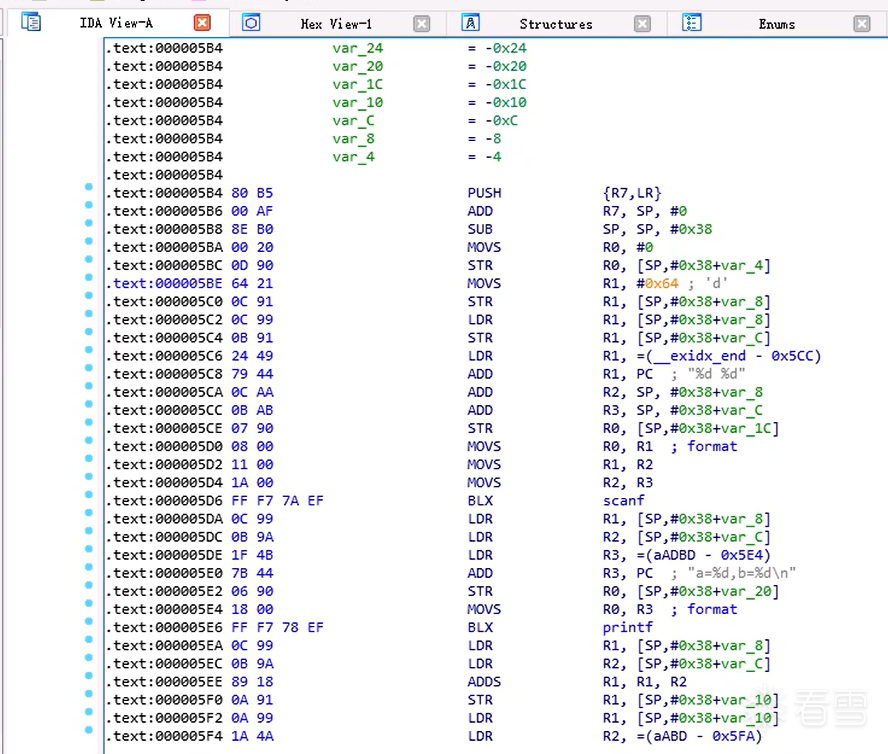

在Thumb指令集中一条指令用两个字节就可以表示了，并且和arm指令集中用四个字节表示的效果是一样的。这时有些朋友可能会疑惑，那对比arm指令集节省了不少的字节，那为什么不都用Thumb指令集呢？其实原因很简单，因为有些东西并不能两个字节搞定，比如说异常处理，异常处理在arm的CPU中是要占四个字节的，遇到这种情况Thumb指令集就需要用两条Thumb指令去搞定异常处理，这么一来就需要用到两条指令，从而导致所花时间比起一条指令解决的arm指令集就更长了。所以后来就出现了Thumb2指令集，该指令集就有用两字节和四字节来表示指令，Thumb2 支持 16位和32位混合编码，处于两个字节和四个字节共存的状态。

不过怎么说Thumb2指令集的本质还是Thumb指令集，所以我们在对Thumb和Thumb2指令集进行hook时地址是需要加一的，而arm指令集则不需要，因为由LSB标识指令集状态，Thumb系地址末位为1。总之Hook 地址处理大概是这样的：

Thumb 函数地址：0x1000 → Hook 地址为 0x1001。

ARM 函数地址：0x2000 → Hook 地址为 0x2000。

这里多提一嘴，arm的CPU是向下兼容的，所以arm64的CPU依旧会支持这三种指令集。

ARM架构本质上是RISC，而RISC是精简指令集，指令复杂度是简单且单操作的，内存访问是仅通过 LDR/STR 指令实现的，寄存器使用一般通用寄存器数量多（如ARM32有16个）

因为精简指令减少晶体管数量和动态功耗，所以适合移动设备。X86的CPU是可以直接操作内存中的数据，但ARM的CPU是没法直接操作内存中的数据，就是因为ARM架构是精简指令集。

我们先来看两段arm汇编代码，第一段：

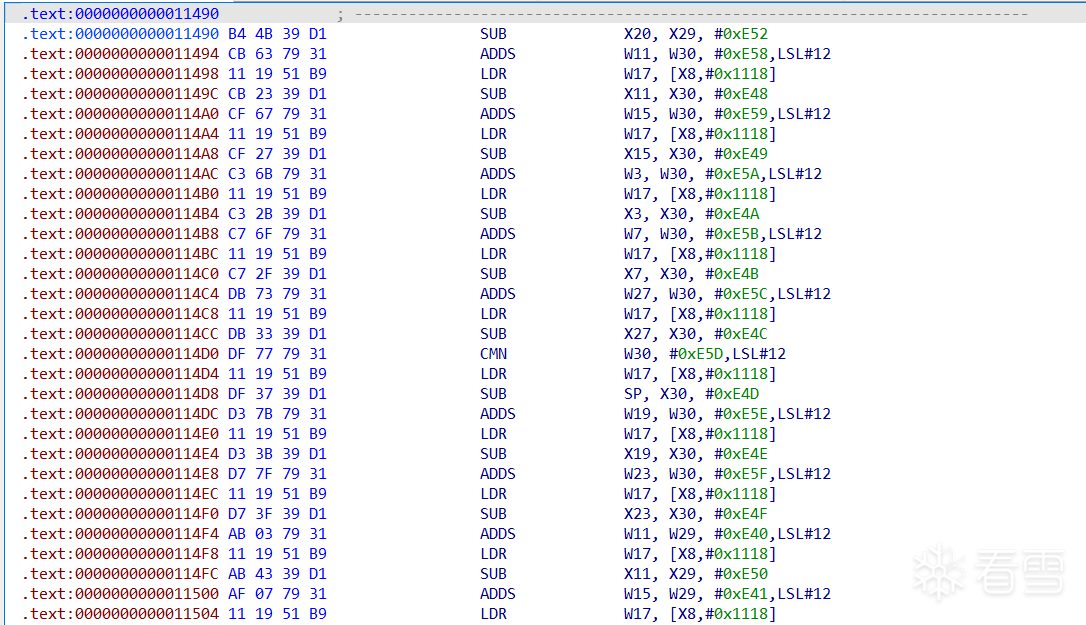

第二段：

这两段汇编代码中可以看到些看似一样却又有些不一样的指令，比如说ADD和ADDS这两种指令，这两种指令有什么区别吗？其实ADDS中的S就是指令后缀，ARM汇编是很喜欢给指令加后缀的，这样一来同一指令加不同的后缀就会变成不同的指令，但功能是差不多的啦！

下面罗列了 ARM 汇编指令中常见的后缀：

一、条件执行后缀（Condition Codes）

ARM 指令可通过条件后缀实现 条件执行（根据 CPSR 状态寄存器中的标志位决定是否执行指令）：

示例：

1 2	ADDEQ R0, R1, R2   @ 当 Z=1 时执行 R0 = R1 + R2 BNE loop           @ 当 Z=0 时跳转到 loop 标签

二、数据操作后缀

这些后缀指定 操作的数据类型 或 内存访问模式：

示例：

1 2	LDRB R0, [R1]    @ 从 R1 地址加载 8 位数据到 R0（高位补零） LDRSH R2, [R3]   @ 从 R3 地址加载 16 位有符号数据到 R2

三、标志位更新后缀

示例：

1 2	ADDS R0, R1, R2   @ R0 = R1 + R2，并更新 CPSR 标志 LDMIA R0!, {R1-R3} @ 从 R0 加载数据到 R1-R3，R0 自动递增

四、特殊操作后缀

五、协处理器操作后缀

六、浮点运算后缀（VFP/NEON）

指令后缀总结

说回正题，前面讲过ARM架构本质上是RISC，这也导致ARM的CPU是没法直接操作内存中的数据，但是CPU要操作内存中的数据又是刚需，那该怎么办呢？前面也提到过LDR/STR 是 ARM 内存访问的核心指令，所以ARM的CPU先把内存中的数据加载到寄存器中，这样CPU就可以操作寄存器中的数据，操作完成后再把寄存器中的数据存到内存中。

LDR是将内存中的数据加载到通用寄存器。STR是将通用寄存器中的数据存储到内存。这里多提一嘴，LDR/STR能处理的字节是一个字，一个字在arm32中是4字节，在arm64中是8字节，而在x86和IDA中一个字都是占两个字节，但是IDA会根据反汇编的目标架构动态调整“字”的显示，比如ARM模式显示4或8字节。接下来我们回归正题，ARM当中的寄存器数量是要比X86当中的寄存器数量要多的，arm32架构中一共有17个寄存器，而arm64架构中总共有34个寄存器。

上图是arm64架构，左边是X0-X30 通用寄存器 以及 SP、PC、PSR 寄存器，下面大致讲解这些寄存器：

一、X0-X30 通用寄存器

二、特殊寄存器

上面的是比较枯燥的，所以我们大致模拟一下寄存器的使用场景，当ARM64指令调用函数时就会进行参数传递，在此过程中X0-X7 传递前8个参数，多余参数通过堆栈传递。当函数调用结束返回值的时候，X0 返回基本类型数据，X8 返回结构体地址。在 ARM64 函数调用规范中，有一套“寄存器保存” 规则，这套规则简单来说就是被调用者需保存 X19-X28，调用者需保存 X0-X18（若需保留值）。什么意思呢？其实就是当一个函数被调用时，若它需要使用 X19 - X28 寄存器，必须先将这些寄存器的原始值保存，通常会保存到堆栈。在函数执行结束前，再从堆栈中恢复这些寄存器的原始值。这样做是为了确保调用者在调用函数前后，X19 - X28 寄存器的值不受被调用函数影响。

X0 - X18 是 “调用者保存寄存器”。调用其他函数时，调用者若希望在函数调用后继续使用 X0 - X18 中的值，需自行负责保存，比如提前将值存到堆栈或其他安全位置。被调用函数无需关心这些寄存器的原始值，可直接使用。这样做是为了减轻被调用函数的负担，提高函数调用效率。

以下是栈帧管理：

1 2 3 4 5 6 7

SUB SP, SP, #16      @ 分配16字节栈空间 STR X29, [SP, #8]    @ 保存帧指针 ADD X29, SP, #8      @ 设置新帧指针 ... LDR X29, [SP, #8]    @ 恢复帧指针 ADD SP, SP, #16      @ 释放栈空间 RET                  @ 返回（使用X30中的地址）

这里再提一提条件执行，在ARM架构条件执行中，NZCV标志由CMP、ADDS等指令更新，用于控制条件分支，如B.EQ（相等时跳转）、B.NE（不相等时跳转）等指令的执行依赖这些标志的状态判断。

再讲讲ARM64 与 ARM32 的区别：

这里补充一个关于arm64寄存器的知识点，其实arm64寄存器除了X0到X30这种寄存器之外，还有W0到W30寄存器，而这两种寄存器的关系也十分简单，W0-W30 是 X0-X30 的低 32 位，两者共享同一物理寄存器，写入 W 寄存器时，X 寄存器的高 32 位会被清零，读取 W 寄存器时，仅访问低 32 位，高 32 位不参与运算。

在 ARM64 汇编中还有一种特殊的零寄存器WZR（32 位）和 XZR（64 位），当这两个寄存器作为源寄存器时值始终为零，举个例子：

1 2	ADD W0, W1, WZR   ; W0 = W1 + 0 → 等价于 MOV W0, W1 SUB X2, X3, XZR   ; X2 = X3 - 0 → 等价于 MOV X2, X3

而当 WZR 或 XZR 作为目标寄存器时，写入操作会被硬件忽略，这也举个例子：

1 2	MOV WZR, W1   ; 无效操作，WZR 的值仍为 0 STR X0, [XZR] ; 尝试写入内存地址 0，通常触发异常（取决于系统配置）

除了W寄存器和X寄存器之外还有其他的寄存器，如果要用到浮点数运算那就需要V寄存器，ARM64架构提供 32 个浮点寄存器，命名为 V0 至 V31，每个寄存器宽度为 128 位。浮点运算所使用的指令支持 单精度（F32） 和 双精度（F64） 浮点运算，以下是浮点运算指令：

操作数可以是标量或向量。什么是标量和向量呢？标量就是单精度（32 位，用S系列寄存器表示）和双精度（64 位，用D系列寄存器表示），向量就是通过 SIMD（NEON 技术） 支持并行操作，比如同时处理 4 个单精度浮点数（4S）或 2 个双精度浮点数（2D），举个例子：

1 2	FADD V0.4S, V1.4S, V2.4S   ; 并行计算 4 个单精度浮点数的加法 FMUL D0, D1, D2            ; 双精度浮点数乘法

这些浮点寄存器可以通过不同的数据宽度后缀（如 B、H、S、D、Q）访问不同精度的数据。ARM64 的浮点/SIMD 寄存器支持多种数据宽度的访问方式，并非独立寄存器组，而是同一寄存器的不同视图：

• Q0-Q31：128 位完整视图，对应 V0.Q 到 V31.Q。
• D0-D31：64 位视图，对应 V0.D 到 V31.D。
• S0-S31：32 位视图，对应 V0.S 到 V31.S。
• H0-H31：16 位视图，对应 V0.H 到 V31.H。
• B0-B31：8 位视图，对应 V0.B 到 V31.B。

除此之外浮点运算和整数运算还有一个区别，那就是需要进行类型转换，可以使用 FCVT 指令在不同精度之间转换。

1 2	FCVT H0, S1     ; 将 S1 的单精度浮点数转换为半精度（H0） FCVT D0, S1     ; 将 S1 的单精度浮点数转换为双精度（D0）

ARM64架构和ARM32架构浮点寄存器使用的区别还是有不小的，在ARM32中Q0 是一个独立的 128 位寄存器，D0 是其低 64 位，S0 是 D0 的低 32 位，在ARM64中所有视图统一为 V0-V31，通过后缀指定数据宽度，没有独立的 Q0-Q31 寄存器组。

现在我们对寄存器有了一定的了解，接下来将讲解ARM汇编的寻址方式，第一种寻址方式寄存器寻址，这种方式直接使用寄存器中的值作为操作数，无需访问内存。

1	mov r1, r2  ; 将 r2 的值复制到 r1

这种方式操作速度最快，仅涉及寄存器间的数据传输。一般适用于频繁的数据交换或临时值保存。

第二种寻址方式立即寻址，该方式操作数是直接编码在指令中的常量（立即数），就像下面的代码一样：

1	mov r0, #0xFF00  ; 将立即数 0xFF00 加载到 r0

ARM 立即数必须符合“8 位常数 + 4 位循环右移”格式（例如 0xFF00 是合法的，因为可以表示为 0xFF << 8）。而非法立即数需通过多次指令或内存加载实现。

第三种寻址方式寄存器移位寻址，这种方式对源寄存器的值进行移位操作后作为操作数。支持四种移位类型，分别是以下四种：

(1) 逻辑左移（LSL, Logical Shift Left）

• 操作：将二进制位向左移动，低位补 0，高位溢出丢弃。

• 示例：

  1	mov r0, r1, lsl #1  ; 将 r1 的值左移 1 位后存入 r0

  • 假设 r1 = 0b1011（4 位简化示例），左移 1 位后：

    1	原始值：  1 0 1 1

    1	左移 1 位：0 1 1 0  （最高位 1 被丢弃，最低位补 0）

    1	结果：r0 = 0b0110（即 6）

  • 实际 ARM 环境：寄存器为 32 位，左移 1 位等效于乘以 2。例如：

    1	r1 = 0x0000000F（十进制 15）

    1	r0 = r1, lsl #1 → r0 = 0x0000001E（十进制 30）

(2) 逻辑右移（LSR, Logical Shift Right）

• 操作：将二进制位向右移动，高位补 0，低位溢出丢弃。

• 示例：

  1	mov r0, r1, lsr #2  ; 将 r1 的值右移 2 位后存入 r0

  • 假设 r1 = 0b1100（4 位简化示例），右移 2 位后：

    1	原始值：  1 1 0 0

    1	右移 2 位：0 0 1 1  （最低两位 00 被丢弃，高位补 0）

    1	结果：r0 = 0b0011（即 3）

(3) 算术右移（ASR, Arithmetic Shift Right）

• 操作：保留符号位（最高位），其余位右移，高位补符号位。

• 示例：

  1	mov r0, r1, asr #1  ; 将 r1 的值算术右移 1 位后存入 r0

  • 假设 r1 = 0b1011（4 位有符号数，即十进制 -5），右移 1 位后：

    1	原始值：  1 0 1 1

    1	右移 1 位：1 1 0 1  （符号位 1 被保留，低位 1 丢弃）

    1	结果：r0 = 0b1101（即十进制 -3）

(4) 循环右移（ROR, Rotate Right）

• 操作：将二进制位循环右移，最低位移出的位补到最高位。

• 示例：

  1	mov r0, r1, ror #1  ; 将 r1 的值循环右移 1 位后存入 r0

  • 假设 r1 = 0b1011（4 位简化示例），循环右移 1 位后：

    1	原始值：      1 0 1 1

    1	循环右移 1 位：1 1 0 1  （最低位 1 移到最高位）

    1	结果：r0 = 0b1101（即 13）

这种方式能快速实现乘除运算（如 LSL #n 等效于乘 2n2n），也适用于位操作（如掩码提取、数据对齐）。

第四种寻址方式寄存器间接寻址，这种方式使用寄存器中的值作为内存地址，访问该地址处的数据。

1	ldr r1, [r2]  ; 将 r2 指向的内存地址的值加载到 r1

其实这个可以理解为C 语言中的 int x = *p;

这种方式必须通过 ldr 或 str 指令访问内存，适用于动态内存操作（如指针遍历）。

第五种寻址方式基址变址寻址，这种方式是通过基址寄存器（Base Register）加偏移量（Offset）计算有效地址。

1	ldr r1, [r2, #4]  ; 访问 r2 + 4 地址处的值

该种寻址方式还有两种变体：

前变址：先更新基址寄存器，再访问内存。

1	ldr r1, [r2, #4]!  ; 等效于 r2 = r2 + 4，然后 r1 = [r2]

后变址：先访问内存，再更新基址寄存器。

1	ldr r1, [r2], #4  ; 先 r1 = [r2]，然后 r2 = r2 + 4

这种方式常用于数组遍历、结构体成员访问。

第六种寻址方式为多寄存器寻址，该方式是单条指令批量操作多个寄存器。

1	ldmia r11, {r2-r7, r12}  ; 从 r11 指向的地址连续加载数据到多个寄存器

模式：

IA（Increment After）：操作后地址递增（默认模式）。

IB（Increment Before）：操作前地址递增。

DA（Decrement After）：操作后地址递减。

DB（Decrement Before）：操作前地址递减。

这种方式常用于函数调用时批量保存/恢复寄存器（如 stmdb sp!, {r0-r12, lr}）。

第七种方式为堆栈寻址，这种方式是基于堆栈指针（sp）的多寄存器操作，支持不同堆栈类型。

1	stmfd sp!, {r2-r7, lr}  ; 将寄存器压入满递减堆栈（ARM 默认）

堆栈类型：

FD（Full Descending）：堆栈向低地址增长（压栈时 sp 先减后存）。

ED（Empty Descending）：堆栈向低地址增长（压栈时 sp 先存后减）。

FA/EA：类似逻辑，但方向不同。 这种方式常用于函数调用时保存上下文（如保存 lr 和局部变量）。

这里也多提一嘴，我们有时可以看到像这样的ARM汇编指令：

1	stmfd sp!, {r1-r4}

该指令中的**!**符号的作用是 自动更新基址寄存器（SP）的值，具体表现为：

1. 基址寄存器回写 ! 表示指令执行后，基址寄存器（sp）的值会根据操作的内存偏移量自动更新。
   • 满递减栈（Full Descending Stack）：
     • stmfd 在存储数据前，堆栈指针 sp 先递减（预递减）。
     • 存储完数据后，sp 的值会被更新为递减后的新地址。
2. 具体操作流程
   • 无 !：存储数据到内存，但 sp 的值不变。
   • 有 !：
     1. sp 先递减 4 * 4 = 16 字节（每个寄存器占 4 字节，共 4 个寄存器）。
     2. 将 r1-r4 的值依次存储到 sp 指向的新地址。
     3. sp 最终指向存储后的新栈顶地址。

示例分析

1	stmfd sp!, {r1-r4}  ; 存储前 sp -= 16，存储 r1-r4，sp 更新为新地址

• 等效伪代码：

  1	sp = sp - 16;      // 预递减

  1	*(sp + 0) = r1;    // 存储 r1

  1	*(sp + 4) = r2;    // 存储 r2

  1	*(sp + 8) = r3;    // 存储 r3

  1	*(sp + 12) = r4;   // 存储 r4

  1	sp = sp;            // 由于有 `!`，sp 已更新为递减后的地址

应用场景

• 函数调用：保存寄存器到栈中，并自动更新栈指针。
• 中断处理：快速保存上下文，避免手动调整栈指针。

寻址方式总结

! 符号在 ARM 存储多寄存器指令中，表示 基址寄存器在操作后自动更新。对于 stmfd sp!, {r1-r4}，它确保栈指针 sp 在存储数据后指向新的栈顶位置，简化了堆栈管理的复杂性。

第八种寻址方式相对寻址，这种方式基于当前程序计数器（PC）的偏移量计算目标地址。

1 2	beq flag  ; 若条件满足，跳转到标签 flag 处 flag:     ; 目标地址 = PC + 偏移量（由汇编器自动计算）

这种方式有以下特点：

偏移量为有符号数，范围受指令格式限制（如 Thumb 模式为 ±2048）。

支持位置无关代码（PIC）。

这种方式常用于条件分支、循环控制、函数调用（如 bl func）。

了解完了寻址方式，接下来聊聊一些常见的套路：

1、在ARM32函数调用中，被调用函数需保存并恢复 R4-R11 寄存器的值，以确保调用者的状态不被破坏。此外，若函数内部使用到 LR（链接寄存器），也需保存其值（例如通过压栈）。这一机制保证了函数返回后，调用者的寄存器和程序流程能正确恢复。而在arm64中被调用函数则是需要保存并恢复X19-X29寄存器的值，若被调用函数需要调用其他函数，需保存 LR（X30），通常通过 STP 指令压栈。

2、在ARM32中，SP（R13） 是专用的栈指针寄存器。通过递减SP的值（如 SUB SP, SP, #N），函数为局部变量分配栈空间；函数退出时需恢复SP（如 ADD SP, SP, #N）。这种机制实现了栈内存的高效管理，确保局部变量和函数调用的隔离性。而在arm64中SP（X31）寄存器专门用于栈指针寄存器，必须 16 字节对齐。通过 SUB SP, SP, #N 分配栈空间，N 需为 16 的倍数，函数退出前通过 ADD SP, SP, #N 恢复栈指针。

讲到这里我们来看一段arm64汇编代码：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

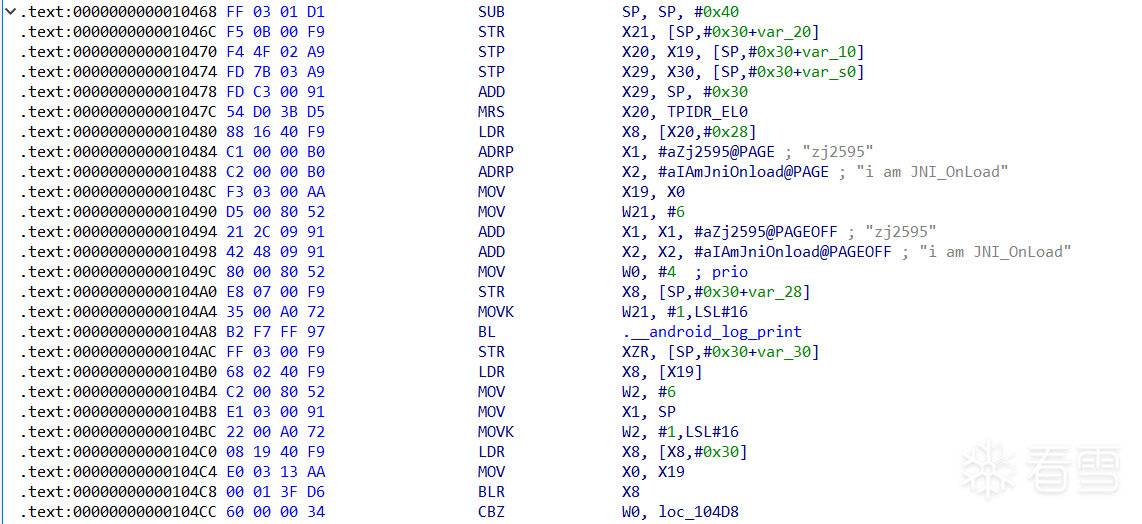

.text:0000000000005318 ; jint JNI_OnLoad(JavaVM *vm, void *reserved) .text:0000000000005318                 EXPORT JNI_OnLoad .text:0000000000005318 JNI_OnLoad                              ; DATA XREF: LOAD:0000000000000918↑o .text:0000000000005318 .text:0000000000005318 var_30          = -0x30 .text:0000000000005318 var_28          = -0x28 .text:0000000000005318 var_20          = -0x20 .text:0000000000005318 var_10          = -0x10 .text:0000000000005318 var_8           = -8 .text:0000000000005318 var_s0          =  0 .text:0000000000005318 var_s8          =  8 .text:0000000000005318 .text:0000000000005318 ; __unwind { .text:0000000000005318                 SUB             SP, SP, #0x40 .text:000000000000531C                 STR             X21, [SP,#0x30+var_20] .text:0000000000005320                 STP             X20, X19, [SP,#0x30+var_10] .text:0000000000005324                 STP             X29, X30, [SP,#0x30+var_s0] .text:0000000000005328                 ADD             X29, SP, #0x30 ………… .text:00000000000053C0                 LDP             X29, X30, [SP,#0x30+var_s0] .text:00000000000053C4                 LDP             X20, X19, [SP,#0x30+var_10] .text:00000000000053C8                 LDR             X21, [SP,#0x30+var_20] .text:00000000000053CC                 ADD             SP, SP, #0x40 ; '@' .text:00000000000053D0                 RET

我们可以看到首先通过SUB方法去把 SP 的值减去 0x40，通过这种方式对栈指针 SP 进行调整从而提升堆栈，也就是让栈顶指针向上提升 0x40 个字节。提升堆栈后通过STR命令将X21寄存器的值存到内存里，存放的位置为SP + 0x10 这个内存地址处，后续两次STR命令皆如此，第二行STR汇编代码把寄存器 X20 的值存到 SP + 0x20 处，把寄存器 X19 的值存到 SP + 0x28 处，第三行STR汇编代码把 X29 和 X30 的值分别存到 SP + 0x30 和 SP + 0x38 处，为什么0x28和0x38都是加8字节，因为 64 位寄存器占 8 个字节。如此便把X21、X20、X19、X29、X39寄存器中的值压入堆栈中，保存的寄存器包括 被调用者保存寄存器（X19-X21） 和 栈帧指针（X29）、返回地址（X30）。接下来就是通过ADD指令把 SP 的值加上 0x30 后赋给 X29。这样一来，X29 就指向了 SP + 0x30 这个地址，也就是把 X29 当作栈底指针。

我们继续看函数调用的最后，可以看到先是通过LDP命令将之前压入堆栈的值重新读取出来赋值给原本的寄存器，这样便把这些寄存器原本的值还给了它，恢复顺序与保存顺序相反，接下来通过 ADD SP 释放之前分配的0x40个字节栈空间，恢复 SP 到函数入口时的位置，最后通过RET汇编代码跳转到链接寄存器X30保存的返回地址，结束函数调用。

接下来我们讲解资源重定位，当程序在编译时无法确定字符串的实际加载位置，就需要依赖资源重定位。也可以说资源重定位是程序加载到内存时，根据实际基地址调整代码和数据中引用地址的过程。其核心目的是解决程序在不同内存位置运行时地址不固定的问题。

编译后的程序通常假设从固定基地址运行，但实际加载地址可能不同。若代码中直接使用绝对地址，实际运行时地址会失效。所以要记录需要修正的地址，然后通过 PC 相对寻址 或 重定位条目修正，在运行时动态计算实际地址。

我们来看一段ARM 32汇编代码，展示资源重定位的实现过程。代码通过 PC 相对寻址 动态计算字符串地址，并调用 printf 函数输出结果：

1 2 3 4 5 6 7 8 9 10

; 代码段 (.text) .text:0000072C          LDR R2, =(sResult - 0x738)   ; 加载字符串偏移量到 R2 .text:00000730          ADD R2, PC, R2               ; 计算字符串实际地址：R2 = PC + 偏移量 .text:00000734          MOV R0, R2                   ; R0 = 字符串地址（"Result: %d"） .text:00000738          MOV R1, #42                  ; R1 = 要输出的数值（示例值 42） .text:0000073C          BL printf                    ; 调用 printf 函数 .text:00000740          ...                          ; 后续代码   ; 只读数据段 (.rodata) .rodata:00001F88 sResult DCB "Result: %d", 0          ; 字符串定义

我们一行一行代码来看，首先是LDR R2, =(sResult - 0x738) ，此行代码是 编译时计算字符串与某指令的偏移量。sResult是字符串的编译时地址，0x738是ADD R2, PC, R2 指令的下一条指令地址。假设编译时地址为0x00001F88，那么偏移量是如此计算：

sResult - 0x738 = 0x1F88 - 0x738 = 0x1850（编译时固定值）

接下来是ADD R2, PC, R2 ; R2 = PC + 0x1850，这里提一点，在流水线效应下PC 指向当前指令地址 + 8，当前指令地址为 0x00000730，因此 PC = 0x730 + 8 = 0x738。所以实际地址为：

R2 = 0x738 + 0x1850 = 0x1F88（即字符串的实际运行时地址）

刚才提到了流水线效应，那什么是流水线效应呢？其实就是ARM 处理器采用 三级流水线 提升指令执行效率，一共有三个阶段，分别是取指、解码、执行。取指阶段是从内存中读取下一条指令到指令寄存器，所以在 ARM 状态下，PC 总指向当前指令地址 + 8，在Thumb 状态下，PC 总指向当前指令地址 + 4；解码阶段是解析指令的操作码和操作数，确定执行逻辑。执行阶段是执行指令的实际操作。所以在 ADD R2, PC, R2 指令执行时，PC 已提前指向后续指令（0x738）。

以上是arm32的资源重定位方式，前面提到 PC 指向当前指令地址 + 8，这是 ARM32 三级流水线的特性，其实ARM64 中 PC 的行为与 ARM32 类似，但地址计算通常依赖ADRP + ADD/LDR 指令组合，而非直接通过 LDR + ADD 操作。

ARM64 通过 PC 相对寻址 实现地址计算的关键指令如下：

ADRP：计算目标地址的页基地址（高 21 位）。

1	ADRP X0, target_label   ; X0 = (PC 的页基地址) + (target_label 的页偏移)

ADD 或 LDR：补充低 12 位地址。

1 2	ADD X0, X0, :lo12:target_label  ; 组合完整地址 LDR X1, [X0]                    ; 加载目标数据

访问全局变量 global_var示例：

1 2 3

ADRP X0, global_var      ; 获取 global_var 的页基地址（高 21 位） ADD X0, X0, :lo12:global_var ; 补全低 12 位地址 LDR X1, [X0]             ; 加载 global_var 的值到 X1

我们再来看一段arm64的汇编代码：

1 2 3

.text:00000000000051E8                 ADRP            X8, #isOurApk_ptr@PAGE .text:00000000000051EC                 LDR             X8, [X8,#isOurApk_ptr@PAGEOFF] .text:00000000000051F0                 LDR             W8, [X8]

ADRP指令用于计算符号 isOurApk_ptr 所在内存页的基地址，@PAGE 表示获取符号 isOurApk_ptr 的页基地址（高 21 位），并将其写入寄存器 X8。

ARM64 地址空间按 4KB 页对齐，ADRP 将当前 PC 值的页基地址与目标符号的页偏移相加，生成目标符号的页基地址。在程序加载时，链接器根据实际基地址修正 @PAGE 的页偏移，这样就可以确保 X8 指向正确的页。

LDR指令从内存加载数据到寄存器，@PAGEOFF 表示符号 isOurApk_ptr 在页内的低 12 位偏移。第二行代码就是将 X8（页基地址）与 @PAGEOFF（页内偏移）相加，形成完整地址，并从中加载数据到 X8。

第三行代码将X8 指向的地址加载 32 位数据 到 W8，而W8 存储的是 isOurApk_ptr 指针所指向的值。

通过 ADRP + LDR 组合，将符号 isOurApk_ptr 的地址从 编译时假设的地址 转换为 运行时实际地址，ADRP 处理高 21 位页基地址偏移，LDR 处理低 12 位页内偏移。

重定位表（如 .rela.dyn 和 .rela.plt）记录了需要修正的地址及其类型。在这里链接器生成重定位表（如 .rela.dyn），记录 @PAGE 和 @PAGEOFF 的修正信息，加载器根据实际基地址修正指令中的偏移量，使程序能正确访问内存。加载器的工作流程是先根据程序实际加载的基地址，计算目标符号的运行时地址，然后遍历重定位表，按类型修正指令中的偏移量。

动态链接 通过 GOT 和 PLT 减少启动开销，支持延迟绑定。全局偏移表GOT会存储外部符号（如全局变量、函数）的实际地址。当首次访问时，通过重定位动态解析地址并填充 GOT。过程链接表PLT能实现延迟绑定，减少启动开销。

1 2	; 调用外部函数 printf BL printf@PLT    ; 首次调用跳转到 PLT 桩代码

PLT 桩代码先从 GOT 中读取函数地址，若地址未解析，触发动态链接器解析并更新 GOT，最后跳转到实际函数地址。

我们来模拟一下在动态库中访问全局变量 global_var的场景，以下是编译时生成的代码：

1 2	ADRP X0, global_var      ; 编译时假设 global_var 地址为 0x1000 ADD X0, X0, :lo12:global_var

在运行时进行修正，假设程序加载到基地址 0x5500000000，实际 global_var 地址为 0x5500001000。那么重定位表条目应当如此：

1 2	Offset: 0x200  Type: R_AARCH64_ADR_PREL_PG_HI21  Symbol: global_var  Offset: 0x204  Type: R_AARCH64_ADD_ABS_LO12_NC  Symbol: global_var

加载器进行操作会修正 ADRP 指令的高 21 位偏移，使其指向 0x5500001000 的页基地址，然后修正 ADD 指令的低 12 位偏移，补全地址。

在 ARM64 中，执行某条指令时，PC 指向当前指令地址 + 8依旧与 ARM32 类似。

现在我们搞清楚了资源重定位，我们接下来了解ARM64 汇编中全局变量与静态变量的存储与访问，我们需要知道.bss 段存储未初始化或初始化为 0 的全局变量、静态变量，这种方式不占用可执行文件的实际磁盘空间，仅在加载到内存时分配空间并清零，这样一来也比较节省存储资源。

.data 段存储初始化且值不为 0 的全局变量、静态变量，包含变量的初始值，占用可执行文件的实际磁盘空间，这种方式比较适合需要显式初始化的数据，如 int global_var = 42;

全局变量会定义在函数外部，作用域为整个程序。静态变量在定义时使用 static 关键字，作用域为定义它的文件或函数。全局变量和静态变量的地址在编译时或通过重定位表动态计算确定，函数通过 LDR/STR 指令从内存加载或存储数据。

1 2 3 4 5

; 假设 global_var 存储在 .data 段，地址为 0x1000 LDR X0, =global_var  ; 将 global_var 的地址加载到 X0 LDR W1, [X0]        ; 将 global_var 的值加载到 W1 ADD W1, W1, #1      ; 修改值 STR W1, [X0]        ; 将新值存回 global_var

当函数需要多次操作全局变量的值，编译器可能将值加载到寄存器或栈中进行临时保存。

1 2 3 4 5

; 假设需要频繁读取 global_var 的值 LDR X0, =global_var LDR W1, [X0]        ; 将 global_var 的值加载到 W1 STR W1, [SP, #0]    ; 临时保存到栈中（非必需，通常直接使用寄存器） ...                 ; 后续操作可能使用栈中的值

有一点要注意，全局变量和静态变量本身仍存储在 .bss 或 .data 段，栈仅用于临时保存其值的副本。将变量值保存到栈中是编译器的优化行为，并非变量本身的存储位置发生变化。

前面讲过在 ARM64 架构中前 8 个参数通过 X0-X7 传递，这里我们详细讲讲不同类型参数传递和返回值处理。

首先是基本数据类型，如果是基本数据类型作为函数参数那么就是和前面说的一样前 8 个参数通过 X0-X7 传递，我们来举个例子。

C 代码示例：

1 2 3 4 5 6 7

// 函数定义：接受两个整数并返回它们的和 int add(int a, int b) {     return a + b; }   // 调用示例 int result = add(10, 20);

ARM64 汇编：

1 2 3 4 5 6 7 8 9 10

// C 函数 add 的汇编实现 add:     ADD  X0, X0, X1   ; X0 = a (X0) + b (X1)     RET               ; 返回值通过 X0 返回   // 调用 add(10, 20)     MOV  X0, #10      ; a = 10 -> X0     MOV  X1, #20      ; b = 20 -> X1     BL   add          ; 调用函数     ; 返回值在 X0 中

除了基本数据类型之外肯定少不了浮点型，而浮点型则是前 8 个浮点参数通过 V0-V7 传递，返回值通过 V0 返回。这里还是举个例子。

C 代码示例：

1 2 3 4 5 6 7

// 函数定义：接受两个双精度浮点数并返回它们的和 double add_double(double a, double b) {     return a + b; }   // 调用示例 double result = add_double(3.14, 2.71);

ARM64 汇编：

1 2 3 4 5 6 7 8 9 10

// C 函数 add_double 的汇编实现 add_double:     FADD D0, D0, D1   ; D0 = a (D0) + b (D1)     RET               ; 返回值通过 D0 (V0) 返回   // 调用 add_double(3.14, 2.71)     FMOV D0, #3.14    ; a = 3.14 -> D0     FMOV D1, #2.71    ; b = 2.71 -> D1     BL   add_double   ; 调用函数     ; 返回值在 D0 中

基本数据类型和浮点型都有了那自然少不了结构体，结构体≤16 字节的称为小结构体，而>16 字节的叫做大结构体。小结构体的结构体成员按顺序拆解到 X0-X7 或 V0-V7 寄存器，返回值通过 X0-X1 或 V0-V3 返回。

C 代码示例：

1 2 3 4 5 6 7 8 9 10 11

// 定义小结构体 struct Point { int x; int y; };   // 函数定义：接受结构体并返回其成员的乘积 int multiply(struct Point p) {     return p.x * p.y; }   // 调用示例 struct Point pt = {3, 4}; int result = multiply(pt);

ARM64 汇编：

1 2 3 4 5 6 7 8 9 10

// C 函数 multiply 的汇编实现 multiply:     MUL  X0, X0, X1   ; X0 = p.x (X0) * p.y (X1)     RET               ; 返回值通过 X0 返回   // 调用 multiply({3, 4})     MOV  X0, #3       ; p.x = 3 -> X0     MOV  X1, #4       ; p.y = 4 -> X1     BL   multiply     ; 调用函数     ; 返回值在 X0 中

大结构体的结构体则是通过 隐式指针（调用者分配内存，地址通过 X8 传递）传递，返回值需调用者预先分配内存，地址通过 X8 传递。

C 代码示例：

1 2 3 4 5 6 7 8 9 10 11

// 定义大结构体（假设占用 32 字节） struct BigData { char data[32]; };   // 函数定义：初始化结构体 void init_bigdata(struct BigData *bd) {     for (int i = 0; i < 32; i++) bd->data[i] = i; }   // 调用示例 struct BigData bd; init_bigdata(&bd);

ARM64 汇编：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

// C 函数 init_bigdata 的汇编实现 init_bigdata:     MOV  X1, #0           ; i = 0 loop:     STRB W1, [X0, X1]     ; bd->data[i] = i     ADD  X1, X1, #1       ; i++     CMP  X1, #32     B.LT loop     RET   // 调用 init_bigdata(&bd)     SUB  SP, SP, #32      ; 在栈上分配 32 字节空间     MOV  X0, SP           ; X0 指向栈空间     BL   init_bigdata     ; 调用函数     ADD  SP, SP, #32      ; 释放栈空间

结构体都讲了，那么数组自然是少不了的，数组作为指针传递（等同于传递首地址），若数组是结构体的一部分，按结构体规则处理。

C 代码示例：

1 2 3 4 5 6 7 8 9 10

// 函数定义：计算数组元素之和 int sum(int *arr, int size) {     int total = 0;     for (int i = 0; i < size; i++) total += arr[i];     return total; }   // 调用示例 int arr[4] = {1, 2, 3, 4}; int total = sum(arr, 4);

ARM64 汇编：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

// C 函数 sum 的汇编实现 sum:     MOV  X2, #0           ; total = 0     MOV  X3, #0           ; i = 0 loop:     CMP  X3, X1           ; 比较 i 和 size     B.GE end     LDR  W4, [X0, X3, LSL #2]  ; 加载 arr[i]     ADD  X2, X2, X4       ; total += arr[i]     ADD  X3, X3, #1       ; i++     B    loop end:     MOV  X0, X2           ; 返回值 X0 = total     RET   // 调用 sum(arr, 4)     // 在栈上分配并初始化数组     SUB  SP, SP, #16      ; 分配 16 字节栈空间     MOV  X0, SP           ; X0 指向数组首地址     MOV  W1, #1     STR  W1, [X0]         ; arr[0] = 1     MOV  W1, #2     STR  W1, [X0, #4]     ; arr[1] = 2     MOV  W1, #3     STR  W1, [X0, #8]     ; arr[2] = 3     MOV  W1, #4     STR  W1, [X0, #12]    ; arr[3] = 4     MOV  X1, #4           ; size = 4 -> X1     BL   sum              ; 调用函数     ADD  SP, SP, #16      ; 释放栈空间

除此之外函数传参一般都是混合类型参数，就是啥类型都可能会有，我们也来举个例子。

C 代码示例：

1 2 3 4 5 6 7 8

// 函数定义：混合整型、浮点、结构体参数 double mixed(int a, double b, struct Point p) {     return a * b + p.x * p.y; }   // 调用示例 struct Point pt = {3, 4}; double result = mixed(10, 3.14, pt);

ARM64 汇编：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

// C 函数 mixed 的汇编实现 mixed:     SCVTF D0, X0          ; 将整数 a (X0) 转换为浮点 D0     FMUL  D0, D0, D1      ; a * b (D1)     MUL   X2, X2, X3      ; p.x (X2) * p.y (X3)     SCVTF D2, X2          ; 将乘积转换为浮点 D2     FADD  D0, D0, D2      ; 最终结果 D0 = a*b + p.x*p.y     RET   // 调用 mixed(10, 3.14, pt)     MOV  X0, #10          ; a = 10 -> X0     FMOV D1, #3.14        ; b = 3.14 -> D1     MOV  X2, #3           ; p.x = 3 -> X2     MOV  X3, #4           ; p.y = 4 -> X3     BL   mixed            ; 调用函数     ; 返回值在 D0 中

到此为止我们对arm汇编有了一定的了解，接下来我将对ARM32 和 ARM64 的主要指令集进行个总结。

ARM32指令集详解

1. 通用指令

2. 浮点与 SIMD 指令（VFP/NEON）

3. 系统与控制指令

ARM64（AArch64）指令集详解

1. 通用指令

2. 浮点与 SIMD 指令（NEON/Advanced SIMD）

3. 系统与控制指令

以上只是一些主要的指令集，如若有误，还请大佬指正。arm汇编我们算是讲完了，那么接下来就开始讲如何使用IDA进行动态调试吧。

IDA动态调试

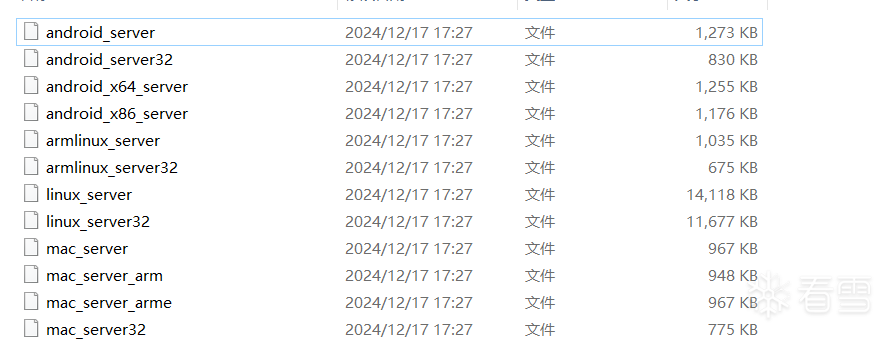

关于IDA动态调试我们需要进行一些准备工作，不管是模拟器还是真机都需要先将IDA调试服务器push到其上面去，当你进入到IDA文件夹下的dbgsrv文件夹中就可以看到有不少的IDA调试服务器。

具体使用哪个就要根据你模拟器或者真机的架构选择对应的IDA调试服务器，比如手机是v8a架构就可以选择android_server，当然你那可能是android_server64，当然现在的真机大部分都是v8a架构的。

选择好架构对应的IDA调试服务器后，我们需要通过adb将IDA调试服务器给push到手机或者模拟器上，命令如下：

1	adb push ./android_server /data/local/tmp

android_server这里需要是你IDA服务器的位置，当然你也可以在dbgsrv文件夹下直接这样运行，/data/local/tmp为你要push到的位置，一般服务器我都放这个位置，但其实存放位置随意，导入成功后最好是进行重命名，这样可以避免一些反调试，重命名完成后可以长按IDA服务器，点击属性，将权限从666更改为777。当我们把服务器push成功后，接下来我们要动态调试某个APP可以选择像之前一样添加可调试权限，也可以通过XAppDebug去hook要调试的APP，XAppDebug项目地址：

GitHub - Palatis/XAppDebug: toggle app debuggable

hook成功后就可以通过adb shell命令进入 Android 设备的 shell 环境，然后通过su命令切换到超级用户权限，接下来通过cd data/local/tmp 命令切换到存储IDA服务器的目录下，最后通过./android_service命令来启动IDA服务器，在启动的时候我们可以选择在该命令后面加上-p <端口号>来指定端口号，这样做可以一定程度上避免一些反调试手段。我们成功启动IDA服务之后，接下来就应该进行端口转发，可以使用以下命令进行端口转发：

1 2 3 4 5

// 端口号为默认的23946 adb forward tcp:23946 tcp:23946   // 端口号被指定 adb forward tcp:<端口号> tcp:<端口号>

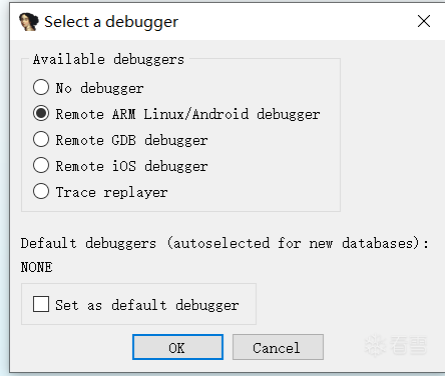

成功完成端口转发后，就可以进行动态调试，动态调试分为两种模式启动，分别是以debug模式启动和以普通模式启动，我们先来尝试以普通模式启动，先进入IDA打开我们要调试的so文件，进入后点击左上的“debugger”选项，这时就会弹出“select debugger...”选项后点击，或者也可以直接按F9直接弹出如下弹窗：

因为我们要调试so文件，所以选择"Remote ARM Linux/Android debugger"选项，如果要将该选项所使用的调试器设置为默认调试器就可以勾选“Set as default debugger”，最后点击OK即可。

再次点击“debugger”选项你就会发现当中选项变多了，接下来还要配置点东西，在“debugger”选项下选择“process options...”选项，这时就需要配置主机名和端口号：

主机名选择127.0.0.1即可，端口号默认23946，如果指定了其他端口号就需要修改为指定的端口号。配置好后就可以点击“Attach to process”选项，点击后会显示模拟器/真机中运行的进程，这时直接搜索我们要附加的进程的包名，直接选择Name为包名的那个点击 ok 打开即可。普通模式配置流程大致如此，其实我不咋爱用动态调试，因为反调试手段贼多而且问题也特别多，我还是用frida进行hook用的更多，我再跟大伙聊聊以debug模式进行动态调试，为什么会有debug模式的动态调试呢？因为程序中有的代码只在加载阶段会执行，有的参数只在加载阶段会生成，加载过一次之后就不再会执行了，所以就有了通过debug模式去挂起app。

debug模式启动就需要在端口转发之后运行命令：

1	adb shell am start -D -n 包名/.类名

运行以上命令后就通过IDA附加要调试APP的进程，在执行接下来的命令之前我们需要先获取进程的PID，可以使用以下命令：

1	adb shell pidof 包名

获取到进程的PID后，我们就需要打开DDMS查看应用端口8700，打开DDMS后就可以运行以下命令：

1	adb forward tcp:8700 jdwp:<PID>

命令中的"

1	jdb -connect com.sun.jdi.SocketAttach:hostname=127.0.0.1,port=8700

如果运行报致命错误:无法附加到目标 VM，或者遇到其他问题，也可以试着先运行jdb命令再F9运行程序，如果还不行就试试先运行jdb命令进行连接然后再快速使用ida附加到进程，慢了的话应用可能会跑起来。

我还是说一下比较好，我在使用动态调试的时候遇到了不少的问题，而且反调试手段也颇多，我还是推荐尝试去使用frida，效果不比这个差的，甚至效果可能还会更好。
