什么是段寄存器？

当我们用汇编读写某一个地址时，比如用下面的代码：

mov dword ptr ds:[0x123456],eax

其实我门真正读写的地址是：d5.ba5e+x123456。并不是123456，不过正好的是ds段寄存器的基址是0而已。

一些段寄存器

段寄存器有这几个：ES、CS、SS、DS、FS、GS、LDTR、TR,它们各有自己特殊的用途。

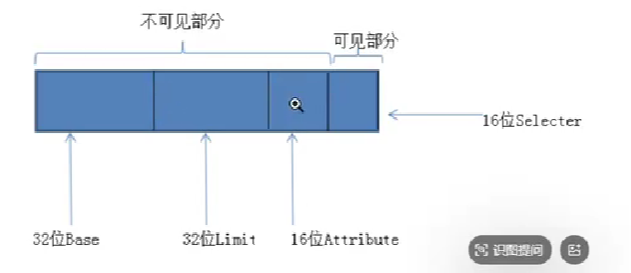

段寄存器的结构可用下图表示：

一个完整的段是有96位组成的，不可见的 80 位中，64 位来自段描述符（8 字节），另外 16 位是处理器内部维护的属性扩展，而非

段寄存器具有96位，但我们可见的只有16位。

只有 16 位（段选择子）对程序员 / 内核可见，64 位段描述符存储在内存的 GDT/LDT 中，需通过选择子索引获取，且加载后存入 80 位不可见缓存器。内核也无法直接读写这 80 位缓存器，只能通过修改 GDT/LDT 并重新加载选择子来间接更新。

16 位是段选择子，是程序员主动加载的（如mov ax, selector; mov ds, ax），用于索引 GDT/LDT 中的 64 位段描述符；而不可见缓存器中的 16 位属性是直接从段描述符中提取的，并非计算得出。

我们可以用0D随意加载一个程序，如下图所示：

既然是寄存器了，那就可以进行读写操作，如下将介绍读写段寄存器的操作：

·MoV指令：MOV AX,E5,但只能读16位的可见部分；mov Ds,Ax写段寄存器，写的是96位。

·读写LDTR的指令为：SLDT/LLDT

读写TR的指令为：STR/LTR

段寄存器属性探测：我介绍过段寄存器有6位，但我们只能看见16位，那如果证明Attribute、Base、Limit的存在呢？我们将在下面进行初步探测。

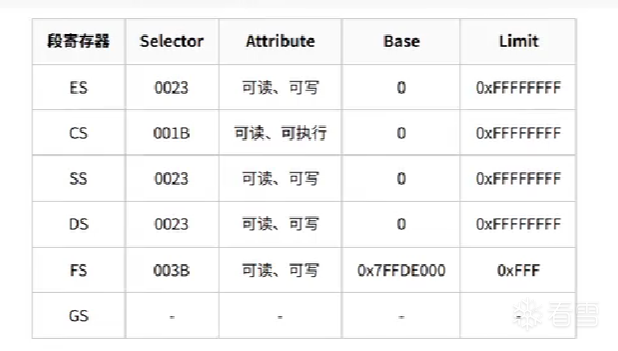

段寄存器成员简介：既然讨论段寄存器属性，首先要知道它们存着啥，下面表格的内容是我从虚拟机里查询到的值，可能和我的不一样，但无所谓。它们的属性我已查询并把它们的权限写到表格中，之所以为什么我之后将会介绍。

Windows操作系统并不会使用GS寄存器，故用-表示。

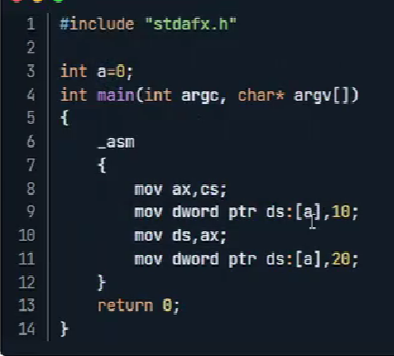

探测Attribute：

这个是错误的，因为mov ds,ax是错误的，cs段是不可写的（权限是这样），所以报错了。翻译过来就是地址访问冲突，这是什么原因呢？这就是由于Cs段寄存器是可读的，而不是可写的。原来的s是可读可写的，但将cs通过ax赋值给ds时候，ds不再是原来的ds,而是cs,故会引发此错误。

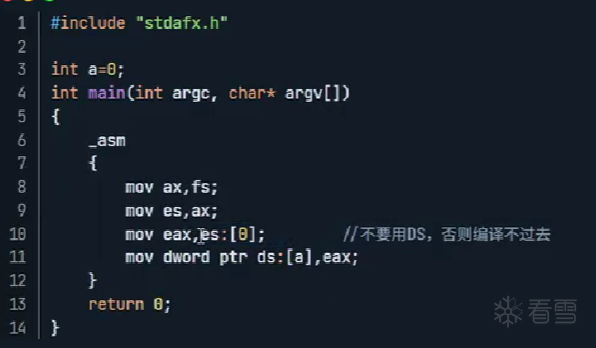

探测Base：老生常谈程序的罗地址无法访问。但零地址一定是无法访问吗？我们将用以下代码进行验证base:

这里的mov eax，es:[0]实际取得就是fs，fs在内核里面是KPCR的一个结构，实际上取得是KPCR这个结构的首个4字节成员，才会用这种方式去取的。

探测Limit

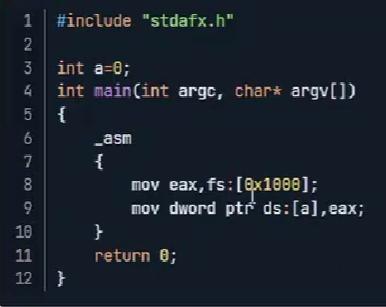

我们将用以下代码进行验证Limit:

由于fs最大寻址范围是0xFFF，所以这里肯定会出问题，

踩坑问题

里面有一些坑我还没让你深，你髁一深看看。请你思考出答案或者百思不得其解的时候再来看答案。

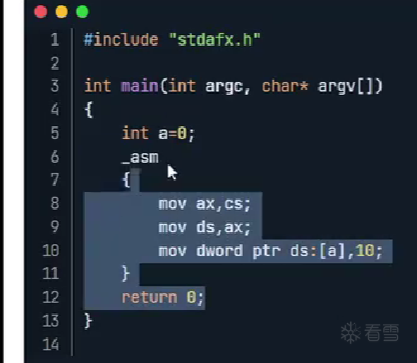

1.在验证属性的时候，用下面的代码，结果运行mov dword ptr ds:[a],10正常通过，放开程序跑后内存访问冲突。

这其实是编译问题，为什么会出现这个问题呢？我明明代码很正常但就不行，难道只是因为局部变量的问题呢。但全局变量和局部变量在内存上根本没有区别。全局变量只是一个死地址，局部变量是该变量所在函数临时的地址，但访问上根本没有区别。我们看一看编译器到底把咱们的内联汇编到底翻译成了什么？为什么会出现这个问题呢？我明明代码很正常但就不行呢，难道只是因为局部变量的问题呢。但全局变量和局部变量在内存上根本没有区别。全局变量只是一个死地址，局部变量是该变量所在函数临时的地址，但访问上根本没有区别。我们看一看编译器到底把咱们的内联汇编到底翻译成了什么？

mov ax,cs;
mov ax,cs
mov ds,ax
mov ds,ax

mov dword ptr ds:[a],10;
    dword ptr [ebp-4],0Ah
}
return 0;
xor eax,eax

前面的内敛汇编编译器给我一五一十的直接翻译了，但这个 mov dword ptr ds:[a],10; 内联汇编给我翻译成了啥，过分了！结果压根没有用 ds 的权限来访问，而是默认的 ss 来访问，这和预期结果一样才怪。

1. 在探测 Base 属性的时候，使用 gs 作为试验寄存器，单步执行到 mov eax,gs:[0] 时，出现内存访问冲突错误。

#include "stdafx.h"int a = 0;int main(int argc, char* argv[]){
    __asm    {
        mov ax, fs;
        mov gs, ax;
        mov eax, gs:[0];
        mov dword ptr ds:[a], eax;
    }
    return 0;}

踩坑说明：是因为每次单步调试，就会触发单步调试异常，进入内核，内核会把 gs 清零了，故导致实验无法成功。

• 32 位 Windows 用户态段寄存器规则：

• FS 寄存器在用户态被系统固定指向 TEB（线程环境块），段描述符由操作系统合法配置，因此 mov eax,fs:[0] 是合法操作（TEB+0 位置为TEB.NT_TIB.Self，指向 TEB 自身）。
• GS 寄存器在 32 位 Windows 用户态默认值为 0，无合法段描述符，直接访问会触发异常；代码中用 mov gs,ax 复制了fs的段选择子，但单步调试会破坏这个值。

• 单步调试的核心影响：调试器单步执行时，CPU 会设置 TF（陷阱标志），每执行一条指令就触发 #DB（调试异常），进入内核态的异常处理流程：

• 内核会保存 / 恢复用户态寄存器上下文，但GS 这类用户态不常用的段寄存器会被重置为默认值 0（内核不保留用户态修改的 GS 值）；
• 异常处理返回用户态时，GS 已被清零，此时执行 mov eax,gs:[0] 会以GS=0为段基址，访问非法内存地址，触发访问冲突。

• 解决方案补充：

• 避免单步调试这段代码，直接运行程序（不触发调试异常，GS 寄存器的值不会被内核重置）；
• 或直接使用 FS 寄存器访问 TEB（mov eax,fs:[0]），无需复制到 GS；
• 若必须使用 GS，可通过关闭调试器单步陷阱、或在内核态 / 驱动程序中操作（不受用户态 GS 限制）。

GDT 与 LDT

GDT 是全局描述符表。LDT 为局部描述符表，但 Windows 并没有使用它，故不再介绍，感兴趣请查询 Intel 白皮书。当我们执行类似 MOV DS, AX 指令时，CPU 会查表，根据 AX 的值来决定查找 GDT 还是 LDT，并找到对应的段描述符。段描述符将会在后面部分进行介绍。

GDT 表存在于内存之中。CPU 要想找到它，就必须知道它的位置。于是乎 CPU 有一个寄存器，它被称之为 GDTR，存储了 GDT 表的位置和大小，是一个 48 位的寄存器，用 C 语言表示如下：

struct GDTR{
    DWORD GDTBase;    // GDT表的地址
    SHORT limit;      // GDT表的大小
};

一个段寄存器是96位的，有16位在内核中是可见的，然后这个段寄存器的64位就是存在GDT表里面，

那么，我们如何通过 WinDbg 来获取 GDT 的地址、大小和 GDT 表里的成员呢？首先提一句，段描述符大小为 64 位。有关其操作见下图：

kd> r gdtr
gdtr=8003f000
kd> dq 8003f000 l20
ReadVirtual: 8003f000 not properly sign extended
8003f000  00000000`00000000  00cf9b00`0000ffff
8003f010  00cf9300`0000ffff  00cffb00`0000ffff
8003f020  00cff300`0000ffff  80008b04`200020ab
8003f030  ffc093df`f0000001  0040f300`00000fff
8003f040  00000f200`0400ffff  00000000`00000000
8003f050  80008955`22000068  80008955`22680068
8003f060  00009302`2f40ffff  0000920b`80003fff
8003f070  ff0092ff`700003ff  80009a40`0000ffff
8003f080  80009240`0000ffff  00009200`00000000
8003f090  00000000`00000000  00000000`00000000
8003f0a0  89008992`8bb80068  00000000`00000000
8003f0b0  00000000`00000000  00000000`00000000
8003f0c0  00000000`00000000  00000000`00000000
8003f0d0  00000000`00000000  00000000`00000000
8003f0e0  00000000`8003f100  00009200`0000ffff
8003f0f0  8003984d`9b2084cf  00009200`0000ffff
kd> r gdtl
gdtl=00003ff

r gdtr 指令表示读取 GDT 表的地址；r gdtl 指令表示读取 GDT 的大小，元素一共有128 个；dq 8003f000 l20 指令表示从 0x8003f000 地址（即为 GDT 表的地址）读取 0x20 个 64 位数据，如果没有 l20，默认 0x10 个。这些都是以后常用的指令，需要熟练掌握。如果用dd的话，显示方式是有问题的。

段选择子

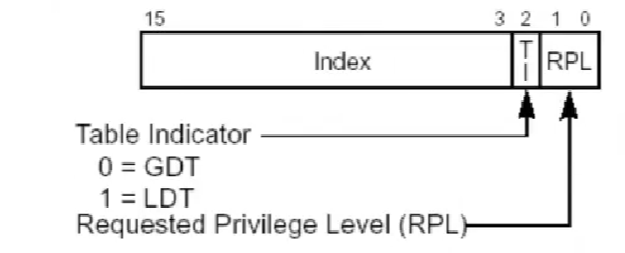

段选择子结构简单，那我先介绍它。它是一个 16 位的描述符，指向了定义该段的段描述符（段描述符比较复杂，后面将会完整介绍）。段选择子结构如下图所示：

我们在用户层看到的是16位的数据，

它的成员解释如下：

• RPL：请求特权级别，通俗的讲我用什么权限来请求。
• TI：TI=0 时，查 GDT 表；TI=1 时，查 LDT 表。
• Index：处理器将索引值乘以 8再加上 GDT 或者 LDT 的基地址，就是要加载的段描述符。

是不是很简单？该结构一定要牢记于心，后面将给出练习训练。

比如0x23，拆出来就是0010 0011，在前面补充上0，那么结构就非常清晰了：0000 0000 0010 0011，所以RPL特权请求级是3（用户层3环），TI是0也就是GDT全局描述符表，Index是00100是4，所以index索引是4。

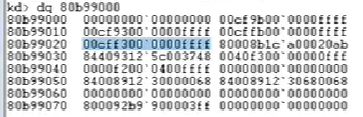

那么我们去查就行：

从0开始数，数4个就行，就是下面的00cff300`0000ffff。

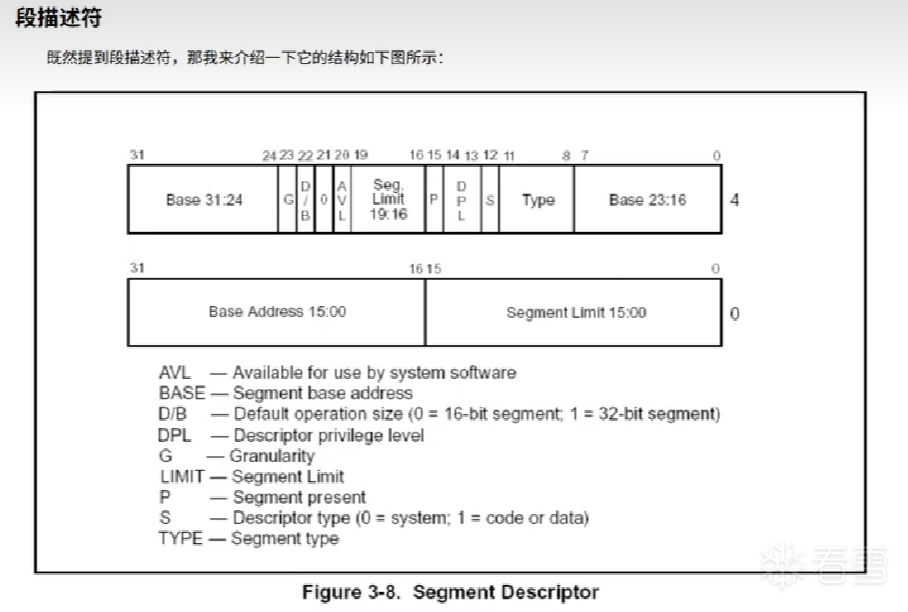

段描述符如图所示

段描述符有很多成员，它的成员将会在下面详细介绍，学习的时候一定要按照我介绍的顺序进行学习：

P 位

P = 1 段描述符有效，P = 0 段描述符无效。

Base

Base 被分成了三个部分，从图可知：Base 的低 16 位被放到了段描述符的低四个字节，高 16 位被均分到段描述符的高四个字节的头和尾。把它们依次拼接起来就是完整的 Base。

Limit

由图可知，把段描述符中所有的 Limit 拼接起来就只有 20 位。上一节教程说它有 32 位的 Limit，那就是要看 G 位了。

G 位

如果 G = 0，说明段描述符中的 Limit 的单位是字节，段长度 Limit 范围可从 1B~1MB，即在 20 位的前面补 3 个 0 即可；如果 G = 1，说明段描述符中的 Limit 的单位是 4KB，即段长度 Limit 范围可从 4KB~4GB，在 20 位的后面补充 FFF 即可。举个例子，如果 Limit 拼接后的为 FFFFF，如果 G 为 0 则为 000FFFFF，反之为 FFFFFFFF。

S 位

S = 1 代码段或者数据段描述符，S = 0 系统段描述符。

TYPE 域

TYPE 域 是比较复杂的成员，它表示的含义受 S 位 的影响。

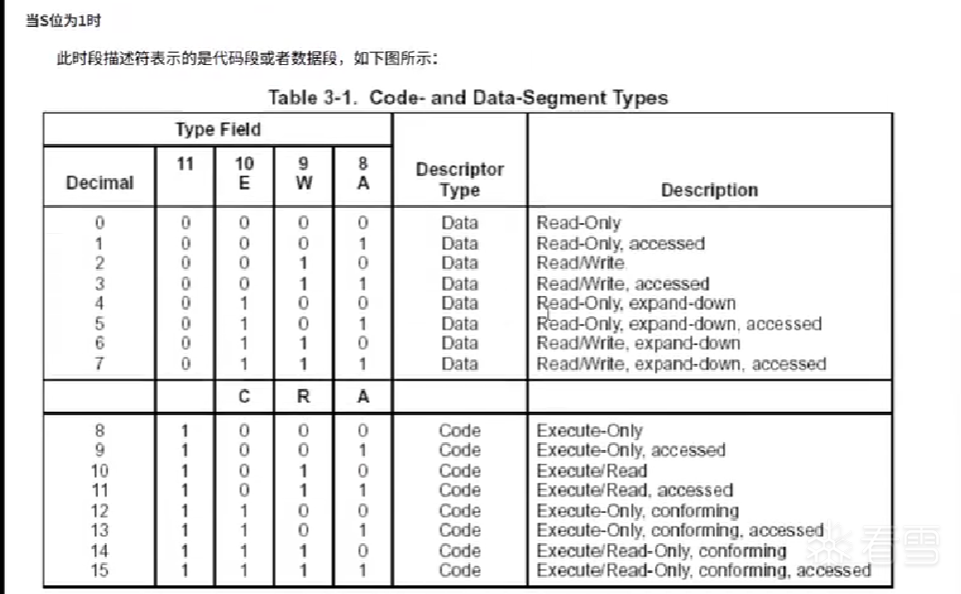

当 S 位为 1 时此时段描述符表示的是代码段或者数据段，如下图所示：

对于表格中 Type 域的属性和含义，如下表格所示：

对于比较特殊的属性，我们将进一步介绍：

C 位

C = 1：一致代码段；C = 0：非一致代码段。什么是一致代码段，什么是非一致代码段，将在后面的教程进行介绍。

E 位

什么是向下拓展位，我们以 fs 为例来看一下如下示意图：

那么接下来比如我们现在对着这个图来拆一下我们的0x23的段选择子的值：00cff300`0000ffff。

这里有几个小技巧，首先是Base我们知道除了Fs是0x7FFFDE000以外，其他的都是0，那么可以拆成00 cff3 00 ` 0000 ffff。注意这里的G是控制这个段的范围（也就是Limit），所以是控制上下那两个Limit的数加起来是多少。D/B位是表示用32位还是16，但是16位本质上属于实模式，现在没人用实模式，所以这个位基本默认就是1的。x86的第21位用不到所以默认是0，但是x64是会用到的。

type域的值受到S位的影响
