1 调试方式

1. 串口调试：通过串口通信，将调试信息发送到电脑端，电脑使用串口助手显示调试信息

2. 显示屏调试：直接将显示屏连接到单片机，将调试信息打印在显示屏上

3. Keil调试模式：借助Keil软件的调试模式，可使用单步运行、设置断点、查看寄存器及变量等功能

2 OLED简介

OLED（Organic Light Emitting Diode）：有机发光二极管

OLED显示屏：性能优异的新型显示屏，具有功耗低、相应速度快、宽视角、轻薄柔韧等特点

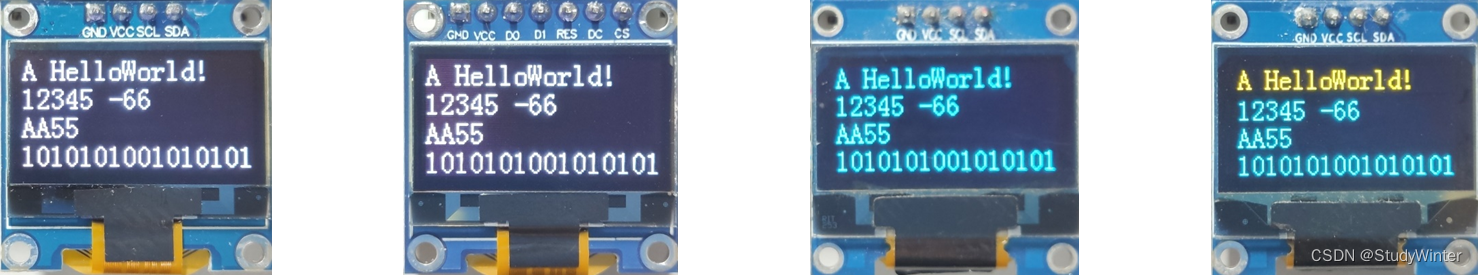

0.96寸OLED模块：小巧玲珑、占用接口少、简单易用，是电子设计中非常常见的显示屏模块

供电：3~5.5V，通信协议：I2C/SPI，分辨率：128*64

一般4引脚使用I2C通信；7引脚使用SPI通信。

2.1 硬件电路

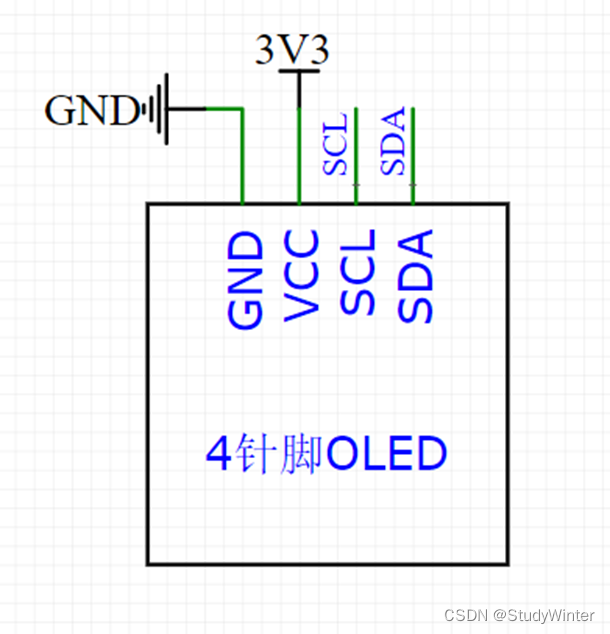

SCL和SDA是I2C通信的引脚（这里使用GPIO口模拟I2C通信）

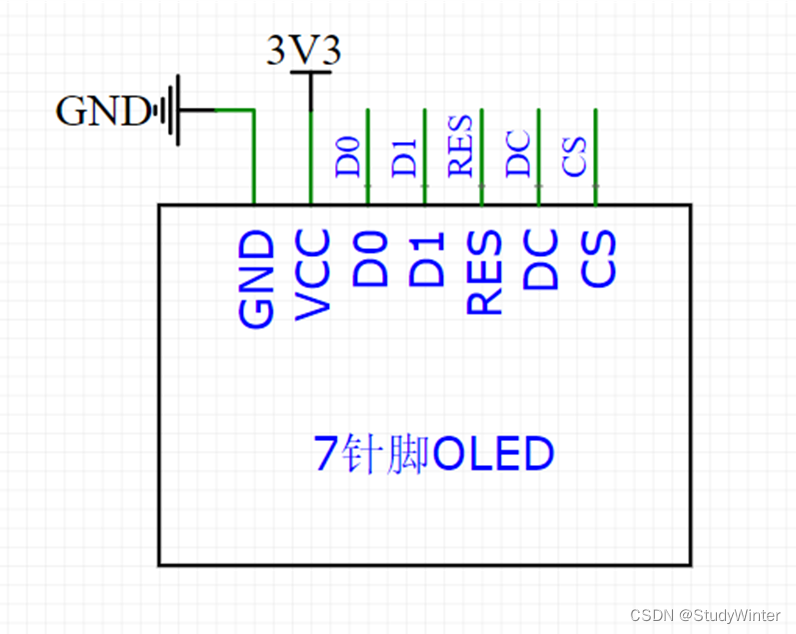

剩下的引脚是SPI通信的引脚。

2.2 驱动函数

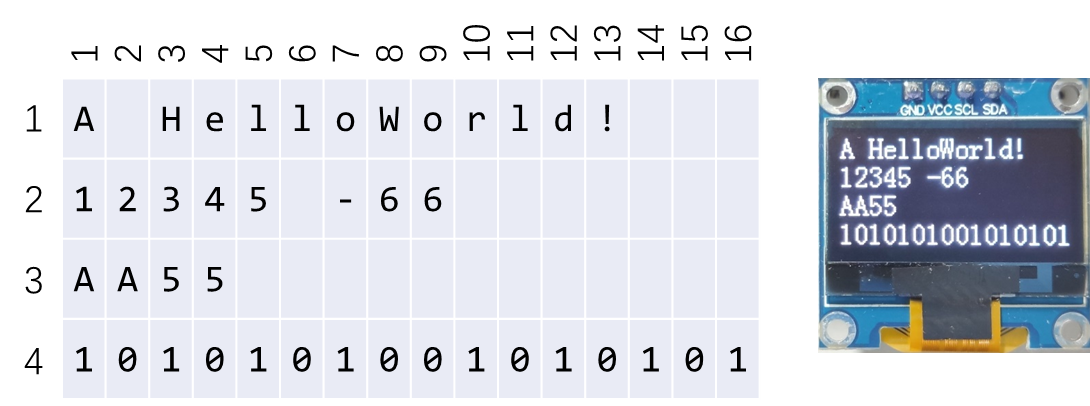

实物对照

4行16列

3 OLED显示屏

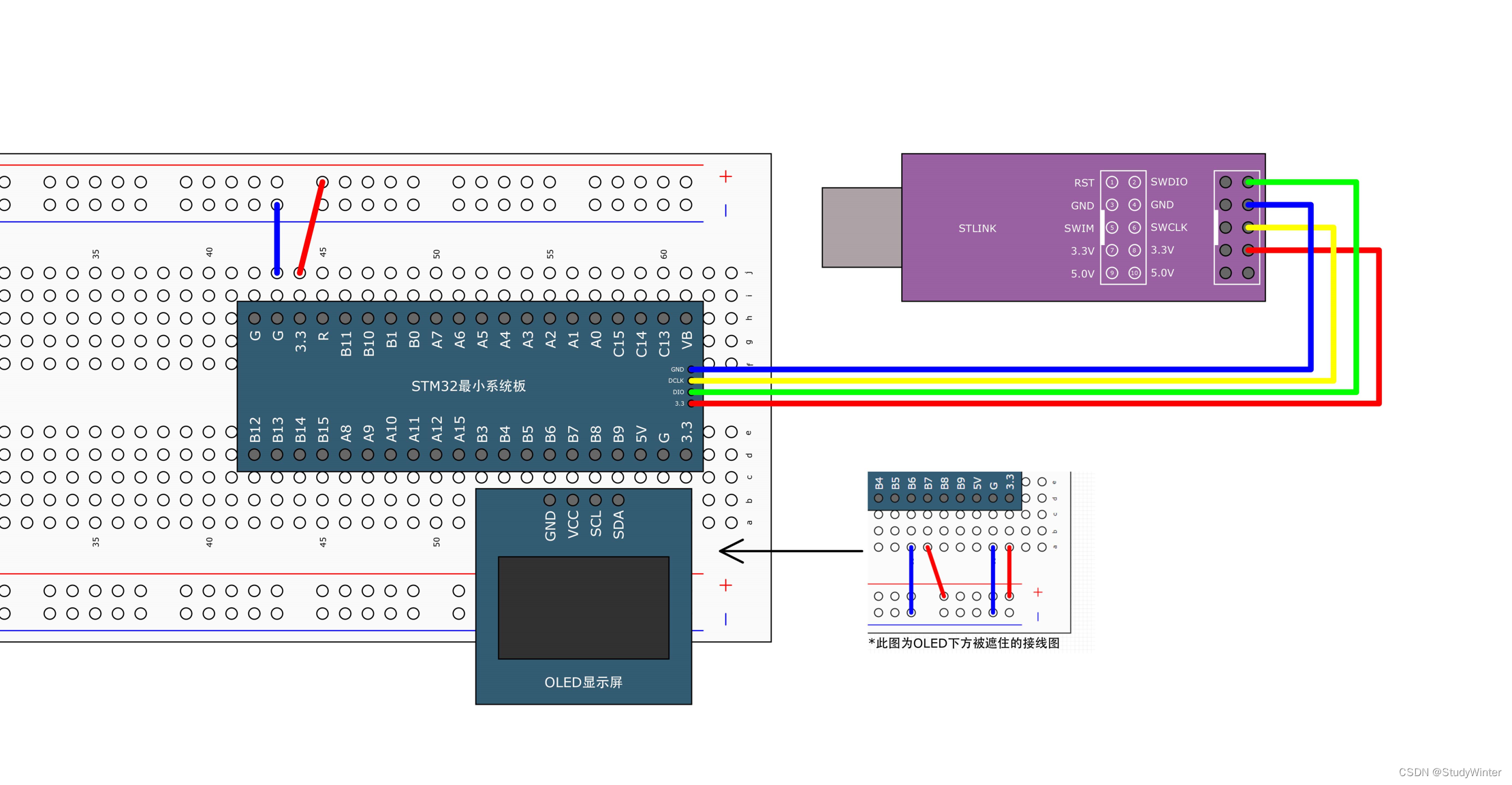

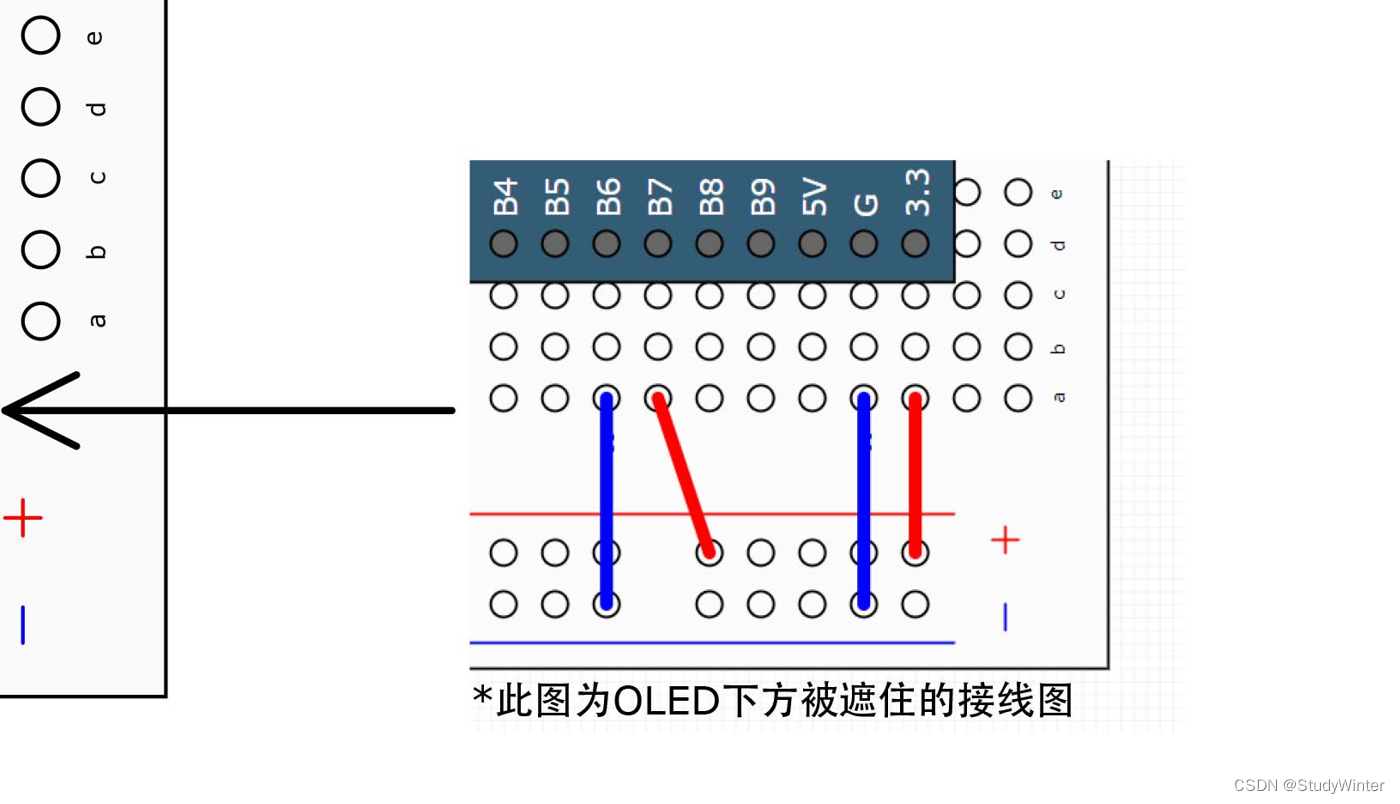

3.1 接线图

图中右下角，PB6接GND， PB7接VCC，不影响，不初始化这两个口即可（默认浮空输入）

也可以用GPIO口给OLED供电（PB6输出低电平，PB7输出高电平）

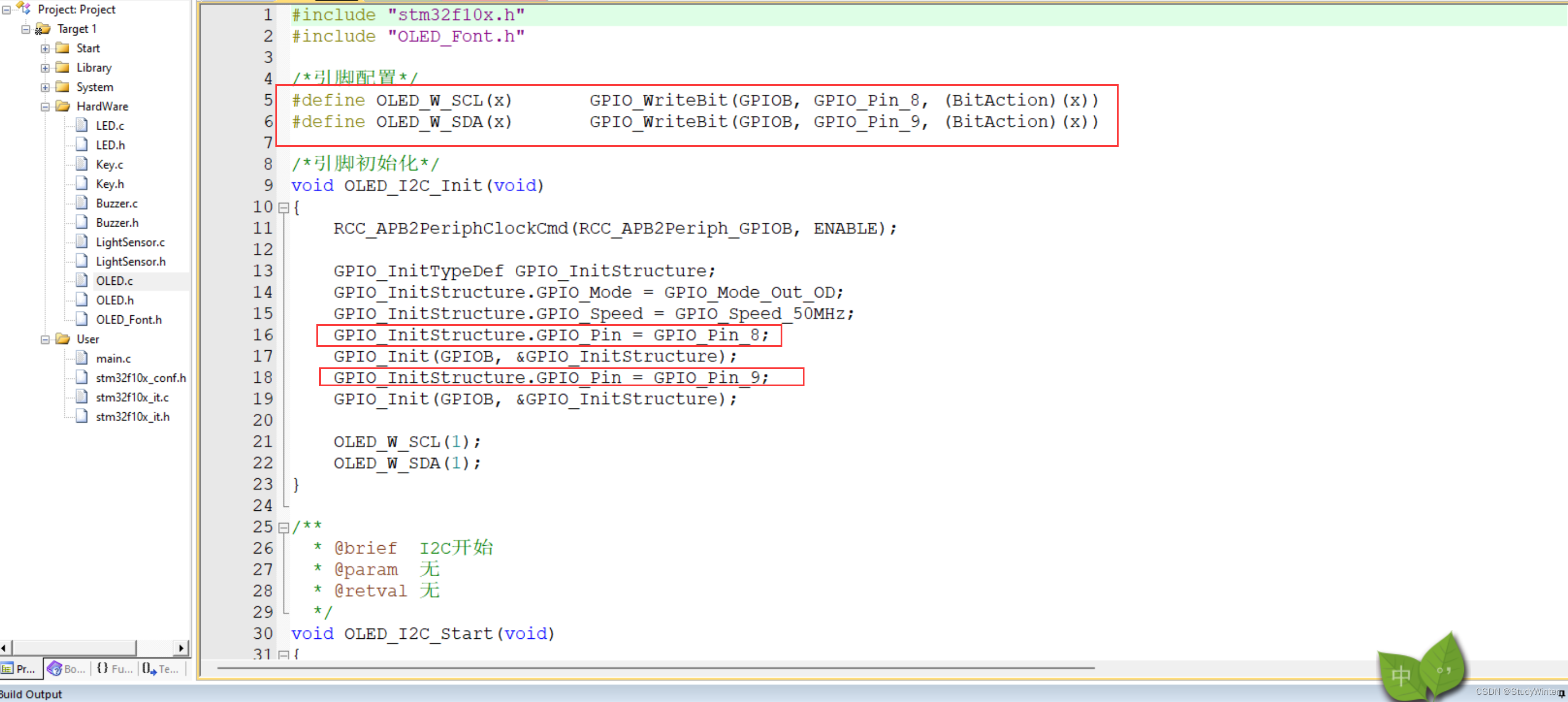

3.2 OLED驱动

这里需要和实物对应起来。

其他的先不需要了解。

3.3 OLED显示屏

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"

int main()
{
	OLED_Init();								// 初始化OLED
	OLED_ShowChar(1, 1, 'A');					// 显示字符'A'
	OLED_ShowString(1, 3, "HelloWorld!");   	// 显示字符串
	OLED_ShowNum(2, 1, 12345, 5);           	// 显示十进制12345，长的话，补0；短的话切掉高位
	OLED_ShowSignedNum(2, 7, -66, 2);       	// 显示有符号
	OLED_ShowHexNum(3, 1, 0xAA55, 4);       	// 显示16进制
	OLED_ShowBinNum(4, 1, 0xAA55, 16);      	// 显示二进制

//	OLED_Clear();								// 清屏
	while (1)
	{

	}
}

4 Keil的调试模式

换一个LED闪烁的工程

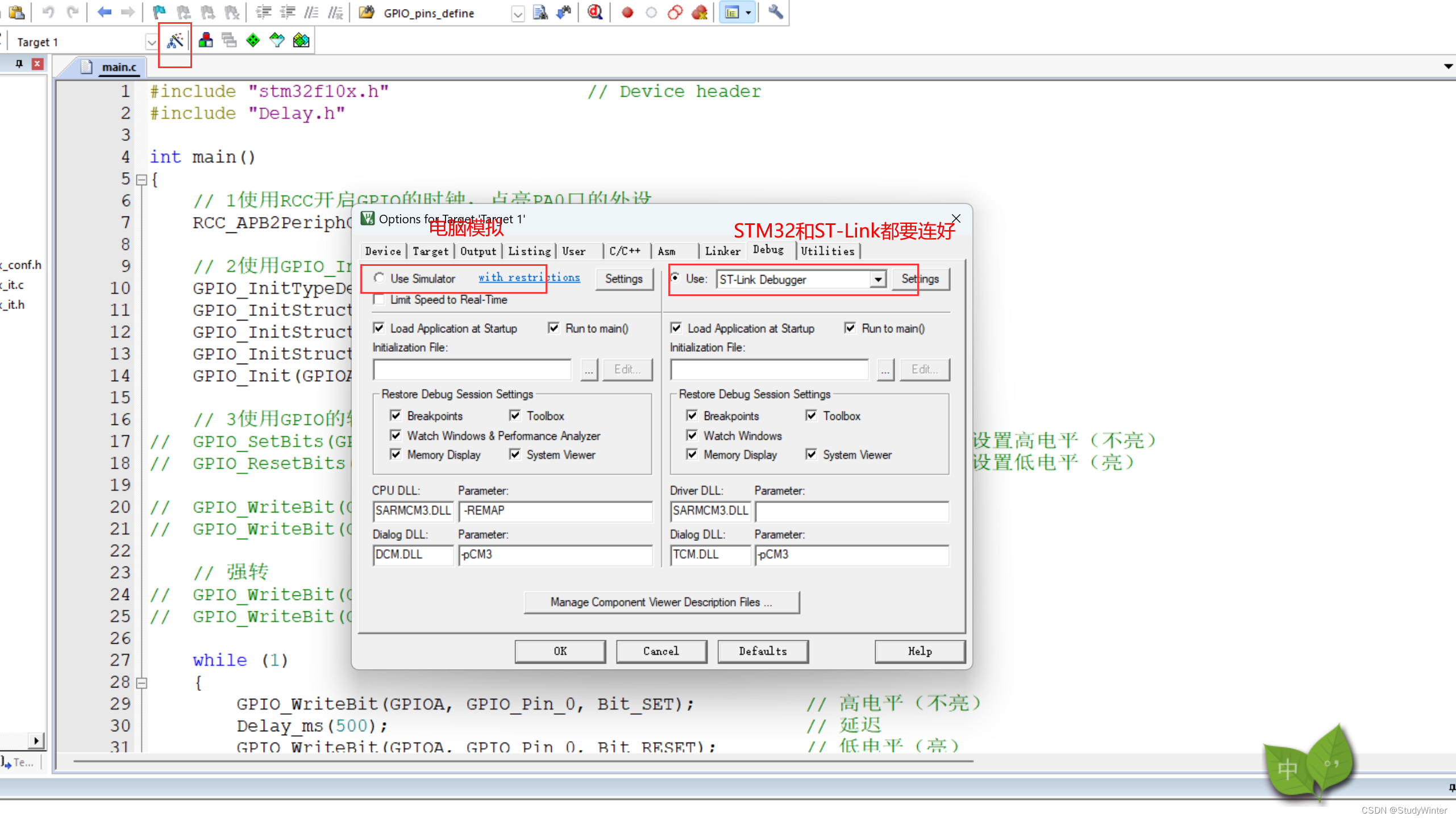

使用硬件在线模仿真。

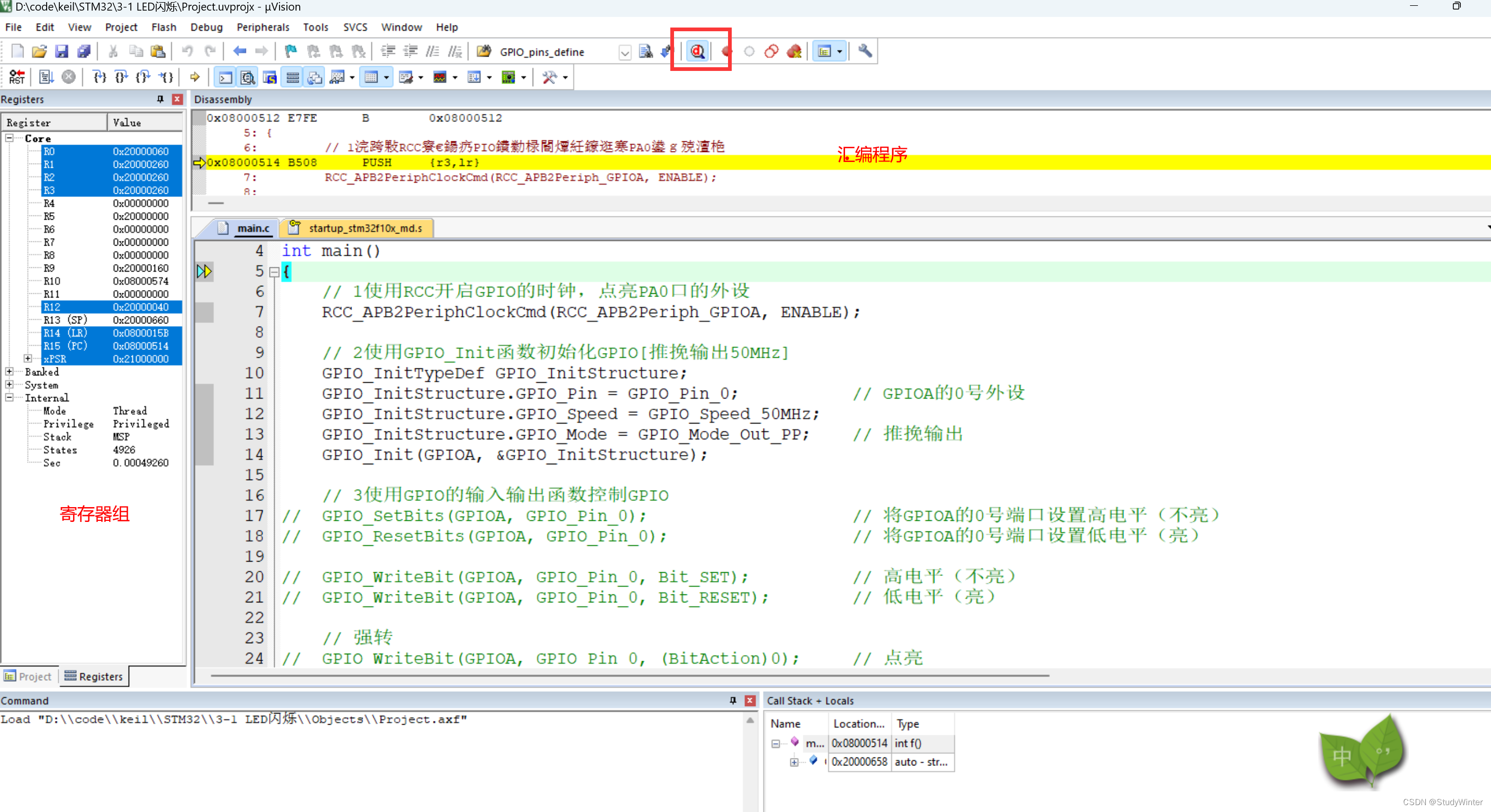

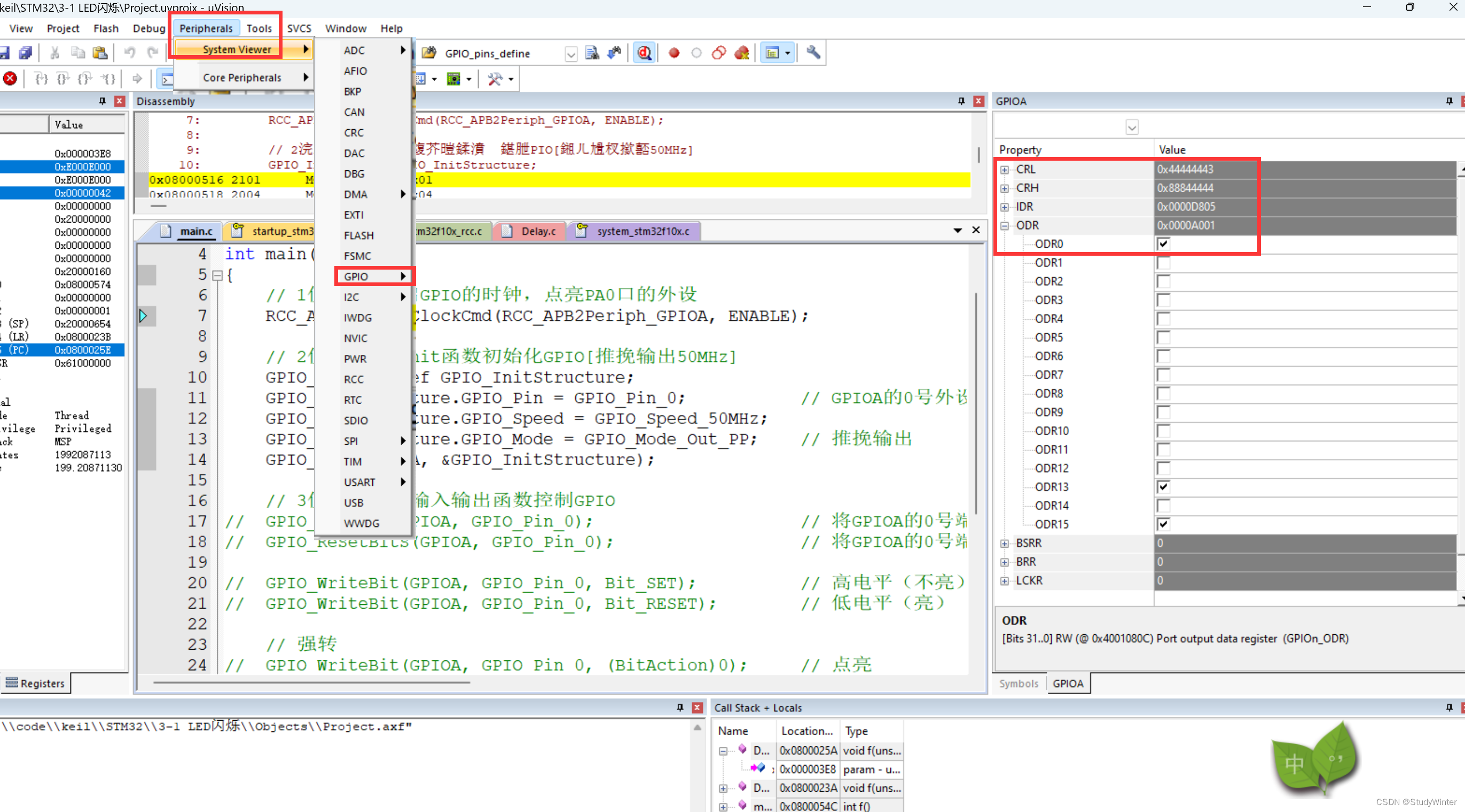

点击进入调试模式
