目的

记录一下之前的学习研究,最初的想法是熟悉一下stalker的大体轮廓,以便将来使用的时候万一需要修改或者定制,能够比较快速的进入状态.

原理

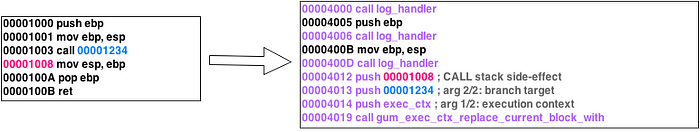

stalker是以基本块为单位,翻译执行的,它会把原始的二进制代码以基本块为单位,拷贝到新内存,然后对这个拷贝过来的基本块执行翻译,也就是api中transform函数干的事情,这个图片很形象了,另外,stalker是线程级别的,只对某个线程trace

核心数据结构

_GumExecCtx,这个是stalker的执行上下文,这个指针本身是存储在tls中的,线程独有,指针指向的内容是放在正常堆内存中的,以此来实现各个线程的执行上下文独立开来

1.struct _GumExecCtx

{
  volatile gint state;
  gint64 destroy_pending_since;
  GumStalker * stalker;
  GumThreadId thread_id;
  GumArm64Writer code_writer;
  GumArm64Writer slow_writer;
  GumArm64Relocator relocator;
  GumStalkerTransformer * transformer;
  void (* transform_block_impl) (GumStalkerTransformer * self,
      GumStalkerIterator * iterator, GumStalkerOutput * output);
  GumEventSink * sink;
  gboolean sink_started;
  GumEventType sink_mask;
  void (* sink_process_impl) (GumEventSink * self, const GumEvent * event,
      GumCpuContext * cpu_context);
  GumStalkerObserver * observer;
  gboolean unfollow_called_while_still_following;
  GumExecBlock * current_block;
  gpointer pending_return_location;
  gsize pending_calls;
  gpointer resume_at;
  gpointer return_at;
  gconstpointer activation_target;
  gpointer thunks;
  gpointer infect_thunk;
  GumAddress infect_body;
  GumSpinlock code_lock;
  GumCodeSlab * code_slab;
  GumSlowSlab * slow_slab;
  GumDataSlab * data_slab;
  GumCodeSlab * scratch_slab;
  GumMetalHashTable * mappings;
  gpointer last_prolog_minimal;
  gpointer last_epilog_minimal;
  gpointer last_prolog_full;
  gpointer last_epilog_full;
  gpointer last_invalidator;

  /*
   * GumExecBlocks are attached to a singly linked list when they are generated,
   * this allows us to store other data in the data slab (rather than relying on
   * them being found in there in sequential order).
   */
  GumExecBlock * block_list;
  /*
   * Stalker for AArch64 no longer makes use of a shadow stack for handling
   * CALL/RET instructions, so we instead keep a count of the depth of the stack
   * here when GUM_CALL or GUM_RET events are enabled.
   */
  gsize depth;
#ifdef HAVE_LINUX
  GumMetalHashTable * excluded_calls;
#endif

};

之后是GumExecBlock,这玩意儿就是stalker复制并且插装好的基本块,它的内存布局如下

+----------------------+ <-- block->code_start
| 插装后的代码          |
| (已转换/已重写的代码)  |
| (大小: block->code_size)|
+----------------------+ <-- block->code_start + block->code_size
| 原始代码快照          |     (这就是 gum_exec_block_get_snapshot_start 返回的位置)
| (大小: block->real_size)|
+----------------------+

可以看到,除了保存了插装后的基本块,他还保存了原始代码的快照,为什么要保存这个快照呢,是因为后续的优化,stalker对基本块执行一次transform,之后再次执行这个基本块的时候,它会用原始代码和这个快照对比,如果没有发生变化,就不会重新翻译,变化了,就会重新翻译;下面是_GumExecBlock和stalker本身的定义

struct _GumExecBlock
{

  /*
   * GumExecBlock instances are held in a singly linked list to allow them to be
   * disposed. This is necessary since other data may also be stored in the data
   * slab (e.g. inline caches) and hence we cannot simply rely on them being
   * contiguous.
   */
  GumExecBlock * next;
  GumExecCtx * ctx;
  GumCodeSlab * code_slab;
  GumSlowSlab * slow_slab;
  GumExecBlock * storage_block;
  guint8 * real_start;
  guint8 * code_start;
  guint8 * slow_start;
  guint real_size;
  guint code_size;
  guint slow_size;
  guint capacity;
  guint last_callout_offset;
  GumExecBlockFlags flags;
  gint recycle_count;
  GumIcEntry * ic_entries;

};

struct _GumStalker
{
  GObject parent;

  guint ic_entries;

  gsize ctx_size;
  gsize ctx_header_size;

  goffset thunks_offset;
  gsize thunks_size;

  goffset code_slab_offset;
  gsize code_slab_size_initial;
  gsize code_slab_size_dynamic;

  /*
   * The instrumented code which Stalker generates is split into two parts.
   * There is the part which is always run (the fast path) and the part which
   * is run only when attempting to find the next block and call the backpatcher
   * (the slow path). Backpatching is applied to the fast path so that
   * subsequent executions no longer need to transit the slow path.
   *
   * By separating the code in this way, we can improve the locality of the code
   * executing in the fast path. This has a performance benefit as well as
   * making the backpatched code much easier to read when working in the
   * debugger.
   *
   * The slow path makes use of its own slab and its own code writer.
   */
  goffset slow_slab_offset;
  gsize slow_slab_size_initial;
  gsize slow_slab_size_dynamic;

  goffset data_slab_offset;
  gsize data_slab_size_initial;
  gsize data_slab_size_dynamic;

  goffset scratch_slab_offset;
  gsize scratch_slab_size;

  gsize page_size;
  GumCpuFeatures cpu_features;
  gboolean is_rwx_supported;

  GMutex mutex;
  GSList * contexts;

  GArray * exclusions;
  gint trust_threshold;
  volatile gboolean any_probes_attached;
  volatile gint last_probe_id;
  GumSpinlock probe_lock;
  GHashTable * probe_target_by_id;
  GHashTable * probe_array_by_address;

  GumExceptor * exceptor;
};

stalker本身是全局性的对象,虽然执行的时候以线程独立的方式各自运行的,但是各个线程都会用到一些通用的东西,所以stalker本身设计成全局性的,其中有一个变量叫做

gint trust_threshold;

这个变量配合着_GumExecBlock中的

gint recycle_count;

每次执行到某个基本块,stalker就会先去对比原始代码和快照,上文也有提到,如果没变化给recycle_count加一,一直加到trust_threshold为止,到了trust_threshold,就说明这个基本块已经稳定了,不会发生变化,此后如果再次执行到这个基本块,就啥也不做了直接跳转到插好桩后的基本块,这个信任阈值是用户指定的

之后是_GumSlab,这个是stalker内存分配用的,为了避免每次都使用malloc或者mmap,比较影响性能,所以自己实现了内存分配机制,先预先申请一大块内存,之后需要用内存,就从这个块里获取,看一眼就知道大概意思和作用了,stalker里保存着很多

_GumSlab

他们是以链表的形式保存的,里面保存着stalker插装好的基本块,slob还有快慢两种不同用处的内存块,把执行频率高的代码集中放入快路径,以提供cache命中率,不过这是琐碎的细节优化问题,借用著名外交官耿爽大使的一句话,不必理会

struct _GumSlab
{

  guint8 * data;      // 数据区起始位置

  guint offset;       // 当前已使用的偏移量

  guint size;         // 可用数据区大小

  guint memory_size;  // 整个内存块大小（包括头部）

  GumSlab * next;     // 链表指向下一个slab

接下来是_GumStalkerIterator,主要负责配合transform函数进行具体的翻译的,后文会提到

struct _GumStalkerIterator
{
  GumExecCtx * exec_context;
  GumExecBlock * exec_block;
  GumGeneratorContext * generator_context;
  GumInstruction instruction;
  GumVirtualizationRequirements requirements;
};

最后是_GumGeneratorContext,他是翻译过程中用于生成指令的主要数据结构,而更加具体的功能是利用frida gum提供的能力,比如GumArm64Relocator用于将指令复制到新内存,会自动处理pc相关指令,GumArm64Writer用于生成指令

struct _GumGeneratorContext
{
  GumInstruction * instruction;
  GumArm64Relocator * relocator;
  GumArm64Writer * code_writer;
  GumArm64Writer * slow_writer;
  gpointer continuation_real_address;
  GumPrologType opened_prolog;
};

流程

stalker的入口有两个api,gum_stalker_follow_me和gum_stalker_follow,以gum_stalker_follow为例说明,后文给出的代码只给出重要的部分,省略一部分平凡的

1.gum_stalker_follow (GumStalker * self,
                    GumThreadId thread_id,
                    GumStalkerTransformer * transformer,
                    GumEventSink * sink)
    gumInfectContext ctx;
    ctx.stalker = self;
    ctx.transformer = transformer;
    ctx.sink = sink;

	gum_process_modify_thread (thread_id, gum_stalker_infect, &ctx,

        GUM_MODIFY_THREAD_FLAGS_NONE);

2.gum_process_modify_thread (GumThreadId thread_id,
                           GumModifyThreadFunc func,
                           gpointer user_data,
                           GumModifyThreadFlags flags)

  GumModifyThreadContext ctx;

  ctx.func = func; //gum_stalker_infect

  ctx.user_data = user_data; //gum_stalker_follow的ctx,gumInfectContext
  return gum_linux_modify_thread (thread_id, GUM_REGS_GENERAL_PURPOSE,
      gum_do_modify_thread, &ctx, NULL);

3. gum_linux_modify_thread (GumThreadId thread_id,
                         GumLinuxRegsType regs_type,
                         GumLinuxModifyThreadFunc func,
                         gpointer user_data,
                         GError ** error)

  ctx.thread_id = thread_id;
  ctx.regs_type = regs_type;
  ctx.func = func; //gum_do_modify_thread
  ctx.user_data = user_data;  //gum_process_modify_thread的ctx,GumModifyThreadContext

     child = gum_libc_clone (
      gum_linux_do_modify_thread,
      stack + gum_query_page_size (),
      CLONE_VM | CLONE_SETTLS,
      &ctx,
      NULL,
      desc,
      NULL);
    prctl (PR_SET_PTRACER, child);
      if (thread_id == gum_process_get_current_thread_id ())
  {
    success = GPOINTER_TO_UINT (g_thread_join (g_thread_new (
            "gum-modify-thread-worker",
            gum_linux_handle_modify_thread_comms,
            &ctx)));
  }
  else
  {
    success = GPOINTER_TO_UINT (gum_linux_handle_modify_thread_comms (&ctx));
  }

4.gum_linux_handle_modify_thread_comms (gpointer data)
	GumLinuxModifyThreadContext * ctx = data;
	//func是 gum_do_modify_thread
	ctx->func (ctx->thread_id, &ctx->regs_data, ctx->user_data);

5.gum_do_modify_thread (GumThreadId thread_id,
                      GumRegs * regs,
                      gpointer user_data)
	GumModifyThreadContext * ctx = user_data;
	// func 是 gum_stalker_infect
	// user_data是这三个的ctx
	//    gumInfectContext ctx;
    //    ctx.stalker = self;
    //    ctx.transformer = transformer;
    //    ctx.sink = sink;
	ctx->func (thread_id, &cpu_context, ctx->user_data);

6.gum_stalker_infect (GumThreadId thread_id,
                    GumCpuContext * cpu_context,
                    gpointer user_data)

其中最后一个参数是事件相关的,stalker支持一些事件以及回调,比如执行基本块事件,执行指令事件,函数调用事件等等,通过事件机制让用户在这些重要的时间点执行一些操作

gum_stalker_follow做了很多事情,可分为两个阶段,第一阶段是为第二阶段调用gum_stalker_infect做好各种准备,也就是上面贴出来的代码;太细的就不说了,只说一些最重要的事情和大概的轮廓,stalker是通过不断地拉取基本块,翻译基本块,执行基本块,这样子工作的,那么如何拉取基本块呢,特别首次如何拉取基本块,就是gum_stalker_follow做的事情了,如果是gum_stalker_follow_me进入的,那么拉取基本块就比较简单,因为此时正在调用gum_stalker_follow_me函数,只要获取的lr寄存器,就可可以作为首个基本块的入口了;gum_stalker_follow跟踪的并不是本线程,而是跨线程,所以有一些技术在里面,stalker主要是通过clone系统调用,生成一个新线程,然后这个新线程通过ptrace系统调用,去attach要跟踪的目标线程,由此就可以拿到目标线程的寄存器上下文,通过pc寄存器即可拿到首个基本块的入口地址了,之所以采用clone而不是fork,是有两个原因的,一是因为stalker期望与主进程共享内存,fork出来的线程,是一个新进程,其内存是独立的,第二个原因是ptrace系统调用不允许attach同一个线程组的线程,使用clone可以比较精细的配置新线程,让它属于不同线程组,以满足这个要求;

注意,此时出现了三个线程,执行gum_stalker_follow的线程,成为主线程,clone出来的线程,称为clone线程,还有将要跟踪的目标线程,主线程和clone线程通过socket通信,主线程通过clone线程去ptrace目标线程,拿到目标线程的寄存器上下文,然后执行一定的逻辑,这些逻辑会修改寄存器上下文,最后让clone线程把被修改后的寄存器上下文写回目标线程,主要的修改就是获取了目标线程的pc,通过pc拉取基本块,翻译基本块,之后把pc改为指向翻译好的基本块,这样就完成了跟踪

上面说到gum_stalker_follow分为两阶段,一阶段主要是配置和clone新线程,二阶段就是在clone的线程中执行gum_stalker_infect

1.gum_stalker_infect (GumThreadId thread_id,
                    GumCpuContext * cpu_context,
                    gpointer user_data)

  GumInfectContext * infect_context = user_data;
  GumStalker * self = infect_context->stalker;
  GumExecCtx * ctx;
  guint8 * pc;
  gpointer code_address;
  GumArm64Writer * cw;
  const guint potential_svc_size = 4;

  ctx = gum_stalker_create_exec_ctx (self, thread_id,
      infect_context->transformer, infect_context->sink);
  pc = GSIZE_TO_POINTER (gum_strip_code_address (cpu_context->pc));
  ctx->current_block = gum_exec_ctx_obtain_block_for (ctx, pc, &code_address);

2.gum_exec_ctx_obtain_block_for (GumExecCtx * ctx,
                               gpointer real_address,
                               gpointer * code_address)
  GumExecBlock * block;
  gum_spinlock_acquire (&ctx->code_lock);
  block = gum_metal_hash_table_lookup (ctx->mappings, real_address);
  if (block != NULL)
  {
    const gint trust_threshold = ctx->stalker->trust_threshold;
    gboolean still_up_to_date;
    still_up_to_date =
        (trust_threshold >= 0 && block->recycle_count >= trust_threshold) ||
        memcmp (block->real_start, gum_exec_block_get_snapshot_start (block),
            block->real_size) == 0;
    gum_spinlock_release (&ctx->code_lock);
    if (still_up_to_date)
    {
      if (trust_threshold > 0)
        block->recycle_count++;
    }
    else
    {
      gum_exec_ctx_recompile_block (ctx, block);
    }
  }
  else
  {
    block = gum_exec_block_new (ctx);
    block->real_start = real_address;
    gum_exec_block_maybe_inherit_exclusive_access_state (block, block->next);
    gum_exec_ctx_compile_block (ctx, block, real_address, block->code_start,
        GUM_ADDRESS (block->code_start), &block->real_size, &block->code_size,
        &block->slow_size);
    gum_exec_block_commit (block);
    gum_exec_block_propagate_exclusive_access_state (block);
    gum_metal_hash_table_insert (ctx->mappings, real_address, block);
    gum_spinlock_release (&ctx->code_lock);
    gum_exec_ctx_maybe_emit_compile_event (ctx, block);
  }
  *code_address = block->code_start;
  return block;

3.gum_exec_ctx_compile_block (GumExecCtx * ctx,
                            GumExecBlock * block,
                            gconstpointer input_code,
                            gpointer output_code,
                            GumAddress output_pc,
                            guint * input_size,
                            guint * output_size,
                            guint * slow_size)


  GumArm64Writer * cw = &ctx->code_writer;
  GumArm64Writer * cws = &ctx->slow_writer;
  GumArm64Relocator * rl = &ctx->relocator;
  GumGeneratorContext gc;
  GumStalkerIterator iterator;
  GumStalkerOutput output;
  gboolean all_labels_resolved;
  gboolean all_slow_labels_resolved;
  gum_arm64_writer_reset (cw, output_code);
  cw->pc = output_pc;
  gum_arm64_writer_reset (cws, block->slow_start);
  cws->pc = GUM_ADDRESS (block->slow_start);
  gum_arm64_relocator_reset (rl, input_code, cw);
  gum_ensure_code_readable (input_code, ctx->stalker->page_size);
  gc.instruction = NULL;
  gc.relocator = rl;
  gc.code_writer = cw;
  gc.slow_writer = cws;
  gc.continuation_real_address = NULL;
  gc.opened_prolog = GUM_PROLOG_NONE;
  iterator.exec_context = ctx;
  iterator.exec_block = block;
  iterator.generator_context = &gc;
  iterator.instruction.ci = NULL;
  iterator.instruction.start = NULL;
  iterator.instruction.end = NULL;
  iterator.requirements = GUM_REQUIRE_NOTHING;
  output.writer.arm64 = cw;
  output.encoding = GUM_INSTRUCTION_DEFAULT;
//我的猜测是保存这两个寄存器,是因为frida频繁用到,并且有自己的协议,而其他的寄存器,可能用的时候就已经保存了
gum_arm64_writer_put_ldp_reg_reg_reg_offset (cw, ARM64_REG_X16, ARM64_REG_X17,
      ARM64_REG_SP, 16 + GUM_RED_ZONE_SIZE, GUM_INDEX_POST_ADJUST);

  gum_exec_block_maybe_write_call_probe_code (block, &gc);
  ctx->pending_calls++;
  ctx->transform_block_impl (ctx->transformer, &iterator, &output);
  ctx->pending_calls--;

  if (gc.continuation_real_address != NULL)
  {
    GumBranchTarget continue_target = { 0, };
    continue_target.absolute_address = gc.continuation_real_address;
    continue_target.reg = ARM64_REG_INVALID;
    gum_exec_block_write_jmp_transfer_code (block, &continue_target,
      GUM_ENTRYGATE (jmp_continuation), &gc);

  }

首先通过gum_stalker_create_exec_ctx创建线程独立的执行上下文GumExecCtx,之后通过gum_exec_ctx_obtain_block_for和拿到基本块入口(目标线程的pc寄存器值)拉拉取基本块GumExecBlock,拉取基本块的逻辑是,首先用入口地址查hash表,看看是否翻译过,如果翻译过就对比一下这个基本块recycle_count了多少次,是否达到信任阈值,如果达到了,则直接跳转到翻译好的基本块,如果没达到,就对比是否有变化,没变化的话就recycle_count加一,然后跳转到翻译好的基本块,有变化的话就触发gum_exec_ctx_recompile_block,重新翻译基本块,最后跳转到翻译好的基本块;如果是第一次执行这个基本块,就会触发transform去翻译,主要是通过gum_exec_ctx_compile_block函数完成,可以看到,在这个函数中调用了ctx->transform_block_impl (ctx->transformer, &iterator, &output);使用用户提高的transform回调去执行具体的翻译;这个函数另一个值得注意的点是,每次函数一进来会执行gum_arm64_writer_put_ldp_reg_reg_reg_offset,去恢复x16和x17寄存器,这两个寄存器是arm64的约定中,调用方和被调用方都不需要保存的,frida选择了这两个寄存器来完成全内存间接跳转,也就是br/blr 寄存器,之所以要在每次执行gum_exec_ctx_compile_block的时候要恢复这两个寄存器,原因是,stalker执行的时候是一个基本块一个基本块执行的,假如此时正在执行的是翻译后的基本块a,执行完a以后会去执行下一个翻译好的基本块,假若下一个基本块尚未翻译好,就要执行gum_exec_ctx_compile_block来翻译,而stalker跳转是通过x16,x17跳转的,污染了这两个寄存器,所以跳转前会先保存,跳转后再恢复,以保证寄存器上下文一致,特别的,如果不是通过br跳转到gum_exec_ctx_compile_block函数的,比如通过bl,那么stalker并不会跳到gum_exec_ctx_compile_block首地址,而是跳过了第一条指令,也就是不用恢复x16和x17了

gum_exec_ctx_compile_block函数中有一些涉及gc.continuation_real_address的逻辑,这些逻辑主要是处理内存不够的情况,比如翻译某个基本块的时候,翻译到原始基本块某条指令,发现存放翻译后基本块的内存不够了,就会使用gc.continuation_real_address记录下原始基本块这条指令的下一条指令,待stalker分配了新内存块后从这里继续翻译,并且处理从内存不够的基本块跳转到新分配基本块的那些逻辑,

最后看看gum_stalker_iterator_next函数,这个函数式transform函数会用到的,用于迭代原始基本块的所有指令,以完成用户自定义的插装逻辑

gboolean
gum_stalker_iterator_next (GumStalkerIterator * self,
                           const cs_insn ** insn)

  GumGeneratorContext * gc = self->generator_context;
  GumArm64Relocator * rl = gc->relocator;
  GumInstruction * instruction;
  gboolean is_first_instruction;
  guint n_read;
  instruction = self->generator_context->instruction;
  is_first_instruction = instruction == NULL;

	//判断slob空间是否足够
   if (gum_stalker_iterator_is_out_of_space (self))
    {
    // 使用 continuation_real_address 空间不足设置继续点当前指令的下一条指令为继续点
      gc->continuation_real_address = instruction->end;
      return FALSE;
    }
    // 判断最后一条,relocator把最后的设为eob
     if (!skip_implicitly_requested && gum_arm64_relocator_eob (rl))
      return FALSE;
  instruction = &self->instruction;
  n_read = gum_arm64_relocator_read_one (rl, &instruction->ci);
  if (n_read == 0)
    return FALSE;
  instruction->start = GSIZE_TO_POINTER (instruction->ci->address);
  instruction->end = instruction->start + instruction->ci->size;
  把当前指令赋值到generator_context,这样下一轮的时候generator_context的instruction就是当前指令了,对应了前面的检测generator_context->instruction是否为空来检测而是不是第一条指令的逻辑了
  self->generator_context->instruction = instruction;


void
gum_stalker_iterator_keep (GumStalkerIterator * self)
{

  // 写执行指令事件
  if ((self->exec_context->sink_mask & GUM_EXEC) != 0 &&
      (block->flags & GUM_EXEC_BLOCK_USES_EXCLUSIVE_ACCESS) == 0)
  {
    gum_exec_block_write_exec_event_code (block, gc, GUM_CODE_INTERRUPTIBLE);
  }

  switch (insn->id)
  {
    //对各种分割基本块的指令都会去虚拟化处理,以夺回控制权
      requirements = gum_exec_block_virtualize_branch_insn (block, gc);
      break;
      requirements = gum_exec_block_virtualize_ret_insn (block, gc);
   // 处理svc
    case ARM64_INS_SVC:
      requirements = gum_exec_block_virtualize_sysenter_insn (block, gc);
      break;
      requirements = GUM_REQUIRE_RELOCATION;
  }

  gum_exec_block_close_prolog (block, gc, gc->code_writer);

  if ((requirements & GUM_REQUIRE_RELOCATION) != 0)
  // 写指令
    gum_arm64_relocator_write_one (rl);
  self->requirements = requirements;

}

首先判断slob内存,如不足,通过

continuation_real_address

记录好断点位置的下一条指令,作为继续点

第二个事情是GumGeneratorContext的instruction存放着正在翻译的基本块正在迭代的那条指令,初始的时候设为空,这样根据是否为空就可以判断当前翻译的是不是第一条指令了;往下看,通过gum_arm64_relocator_read_one函数从原始基本块中读取一条指令,赋给self->generator_context->instruction.  gum_arm64_relocator_read_one是GumArm64Relocator的成员函数,因为我们翻译基本块的时候,很多时候都是会保留原始指令的,这就相当于把一条指令从原始基本块移到到新基本块,就需要用到GumArm64Relocator,而翻译的过程,其实也就是逐条迭代GumArm64Relocator中所有指令(某个基本块的所有指令)的过程,迭代的过程中,用户可以选择复制过来,或者不复制,同时也可以进行一些别的操作,比如插入回调,插入指令等等

对于stalker,了解原理之后我就有两个疑问,一个是首次的时候他是怎么劫持到控制流,然后开始他的翻译执行过程的,这个问题上文已经回答了,第二个问题是,它执行完某个翻译好的基本块之后,是怎么拿回控制权的,现在开始回答这个问题,首先是gum_stalker_iterator_keep函数

void
gum_stalker_iterator_keep (GumStalkerIterator * self)
{

  // 写执行指令事件
  if ((self->exec_context->sink_mask & GUM_EXEC) != 0 &&
      (block->flags & GUM_EXEC_BLOCK_USES_EXCLUSIVE_ACCESS) == 0)
  {
    gum_exec_block_write_exec_event_code (block, gc, GUM_CODE_INTERRUPTIBLE);
  }

  switch (insn->id)
  {
    //对各种分割基本块的指令都会去虚拟化处理,以夺回控制权
      requirements = gum_exec_block_virtualize_branch_insn (block, gc);
      break;
      requirements = gum_exec_block_virtualize_ret_insn (block, gc);
   // 处理svc
    case ARM64_INS_SVC:
      requirements = gum_exec_block_virtualize_sysenter_insn (block, gc);
      break;
      requirements = GUM_REQUIRE_RELOCATION;
  }

  gum_exec_block_close_prolog (block, gc, gc->code_writer);

  if ((requirements & GUM_REQUIRE_RELOCATION) != 0)
  // 写指令
    gum_arm64_relocator_write_one (rl);
  self->requirements = requirements;

}

这个函数主要是把原始基本块中的指令放到新基本块,主要利用GumArm64Relocator完成;核心需要关注的地方是,stalker回去判断指令,是否是会分割基本块,比如各种跳转,函数调用指令等等,对于会分割基本块的指令,stalker会通过gum_exec_block_virtualize_*系列函数来对指令进行特殊处理,这里叫做虚拟化,以gum_exec_block_virtualize_branch_insn为例

// 以无条件跳转为例
static GumVirtualizationRequirements

gum_exec_block_virtualize_branch_insn (GumExecBlock * block,

                                       GumGeneratorContext * gc)

{

        ...
   else
      {
        if (target.reg != ARM64_REG_INVALID)
          regular_entry_func = GUM_ENTRYGATE (jmp_reg);
        else
          regular_entry_func = GUM_ENTRYGATE (jmp_imm);
        cond_entry_func = NULL;
      }

      gum_exec_block_write_jmp_transfer_code (block, &target,
          is_conditional ? cond_entry_func : regular_entry_func, gc);

}

这个函数主要是检查是哪种跳转指令,执行不同的逻辑,但是大体是相同的,所以随便挑了一个来看,首先调用GUM_ENTRYGATE宏生成一个函数名,不同的跳转指令会调用不同的函数,之后调用gum_exec_block_write_jmp_transfer_code把这个函数写入新基本块中,代替那条会分割基本块的指令,

gum_exec_block_write_jmp_transfer_code函数如下

static void
gum_exec_block_write_jmp_transfer_code (GumExecBlock * block,
                                        const GumBranchTarget * target,
                                        GumExecCtxReplaceCurrentBlockFunc func,
                                        GumGeneratorContext * gc)


  这部分处理信任阈值有效但不能静态回填的情况（寄存器间接跳转）：
  1. 关闭任何已打开的序言代码
  2. 生成内联缓存查找代码，存储到快速路径
  3. 将结果放入寄存器并使用无身份验证的分支指令跳转
  内联缓存是一种重要的优化技术，它缓存之前跳转的目标及其对应的已插桩代码，加速后续相同目标的跳转。
  if (trust_threshold >= 0 && !can_backpatch_statically)
  {
  arm64_reg result_reg;
  gum_exec_block_close_prolog (block, gc, cw);

  /* 内联缓存处理逻辑 */
  result_reg = gum_exec_block_write_inline_cache_code (block, target->reg,
      cw, cws);
  gum_arm64_writer_put_br_reg_no_auth (cw, result_reg);

  }
  // 直接分支处理
  else
{
  guint i;
  /* 直接跳转到慢速路径 */
  gum_exec_block_write_slab_transfer_code (cw, cws);
  /* 添加NOP填充，为后续可能的回填留空间 */
  for (i = 0; i != 10; i++)
    gum_arm64_writer_put_nop (cw);
}

  // 慢路径实现
  1. 打开最小序言以保存寄存器状态
  2. 将跳转目标地址压栈后弹出到X0/X1寄存器
  3. 调用传入的替换函数，传递当前块、目标地址和指令地址
    - 这个函数会查找或编译目标块，然后切换到该块
  gum_exec_block_open_prolog (block, GUM_PROLOG_MINIMAL, gc, cws);
  gum_exec_ctx_write_push_branch_target_address (block->ctx, target, gc, cws);
  gum_arm64_writer_put_pop_reg_reg (cws, ARM64_REG_X0, ARM64_REG_X1);
  gum_arm64_writer_put_call_address_with_arguments (cws,
    GUM_ADDRESS (func), 3,
    GUM_ARG_ADDRESS, GUM_ADDRESS (block),
    GUM_ARG_REGISTER, ARM64_REG_X1,

    GUM_ARG_ADDRESS, GUM_ADDRESS (gc->instruction->start));

可以看到主要是调用gum_arm64_writer_put_call_address_with_arguments,来写入调用GUM_ENTRYGATE宏生成的函数,看下这个宏

#define GUM_ENTRYGATE(name) \

    gum_exec_ctx_replace_current_block_from_##name

#define GUM_DEFINE_ENTRYGATE(name) \

    static gpointer \

    GUM_ENTRYGATE (name) ( \

        GumExecBlock * block, \

        gpointer start_address, \

        gpointer from_insn) \

    { \

      GumExecCtx * ctx = block->ctx; \

      \

      if (ctx->observer != NULL) \

        gum_stalker_observer_increment_##name (ctx->observer); \

      \

      return gum_exec_ctx_switch_block (ctx, block, start_address, from_insn); \

    }



GUM_DEFINE_ENTRYGATE (call_imm)

GUM_DEFINE_ENTRYGATE (call_reg)

GUM_DEFINE_ENTRYGATE (excluded_call_imm)

GUM_DEFINE_ENTRYGATE (excluded_call_reg)

GUM_DEFINE_ENTRYGATE (ret)



GUM_DEFINE_ENTRYGATE (jmp_imm)

GUM_DEFINE_ENTRYGATE (jmp_reg)



GUM_DEFINE_ENTRYGATE (jmp_cond_cc)

GUM_DEFINE_ENTRYGATE (jmp_cond_cbz)

GUM_DEFINE_ENTRYGATE (jmp_cond_cbnz)

GUM_DEFINE_ENTRYGATE (jmp_cond_tbz)

GUM_DEFINE_ENTRYGATE (jmp_cond_tbnz)



GUM_DEFINE_ENTRYGATE (jmp_continuation)

核心是通过gum_exec_ctx_switch_block切换基本块,同时stalker始终拥有控制权
这个函数是真正执行"查找或编译目标块，然后切换"的核心


核心是通过gum_exec_ctx_switch_block切换基本块,同时stalker始终拥有控制权
这个函数是真正执行"查找或编译目标块，然后切换"的核心

GUM_ENTRYGATE宏生成函数名,GUM_DEFINE_ENTRYGATE生成各种对应的函数,各个函数的核心目的只有一个,就是去调用

gum_exec_ctx_switch_block

由此,我们就回答了第二个问题了;在stalker执行完任何基本块后,都会回到gum_exec_ctx_switch_block,夺回控制权之后,继续分发下一个要执行的基本块,以此形成闭环,stalker就可以不断的拉取-翻译-执行基本块了

题外话-stalker之殇

在实际使用stalker的时候,发现偶尔会报一个错误

Unable to allocate code slab near 0x6fd644d000 with max_distance=2138779647

找到对应源码

static GumCodeSlab *
gum_code_slab_new (GumExecCtx * ctx)
{
  GumStalker * stalker = ctx->stalker;
  gsize total_size;
  GumCodeSlab * code_slab;
  GumSlowSlab * slow_slab;
  GumAddressSpec spec;

  total_size = stalker->code_slab_size_dynamic +
      stalker->slow_slab_size_dynamic;

  gum_exec_ctx_compute_code_address_spec (ctx, total_size, &spec);

  code_slab = gum_memory_allocate_near (&spec, total_size, stalker->page_size,
      stalker->is_rwx_supported ? GUM_PAGE_RWX : GUM_PAGE_RW);
  if (code_slab == NULL)
  {
    g_error ("Unable to allocate code slab near %p with max_distance=%zu",
        spec.near_address, spec.max_distance);
  }

  gum_code_slab_init (code_slab, stalker->code_slab_size_dynamic, total_size,
      stalker->page_size);

  slow_slab = gum_slab_end (&code_slab->slab);
  gum_slow_slab_init (slow_slab, stalker->slow_slab_size_dynamic, 0,
      stalker->page_size);

  return code_slab;
}

gum_code_slab_new中,stalker通过gum_memory_allocate_near分配一些邻近GumExecCtx的内存,以方便它使用相对跳转指令来跳过去,但是程序执行起来之后,内存碎片众多,哪有那么多相邻GumExecCtx,而且又比较大的内存给你使用呢,这个问题有几个issue提了

对应issue

大胡子好像没理,只能说,大胡子已经不是从前那个可爱的宝宝了
