前言

本文介绍Tenda AC6路由器实机拆解，区分UART串口以及使用USB to TTL、JTAGulator等工具进行测试和连接

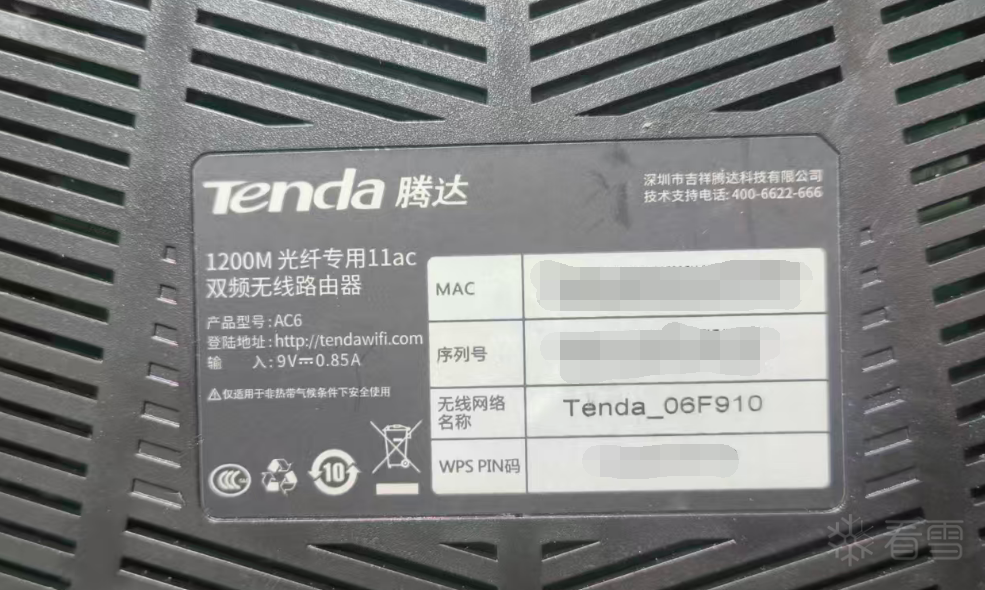

具体型号如下所示

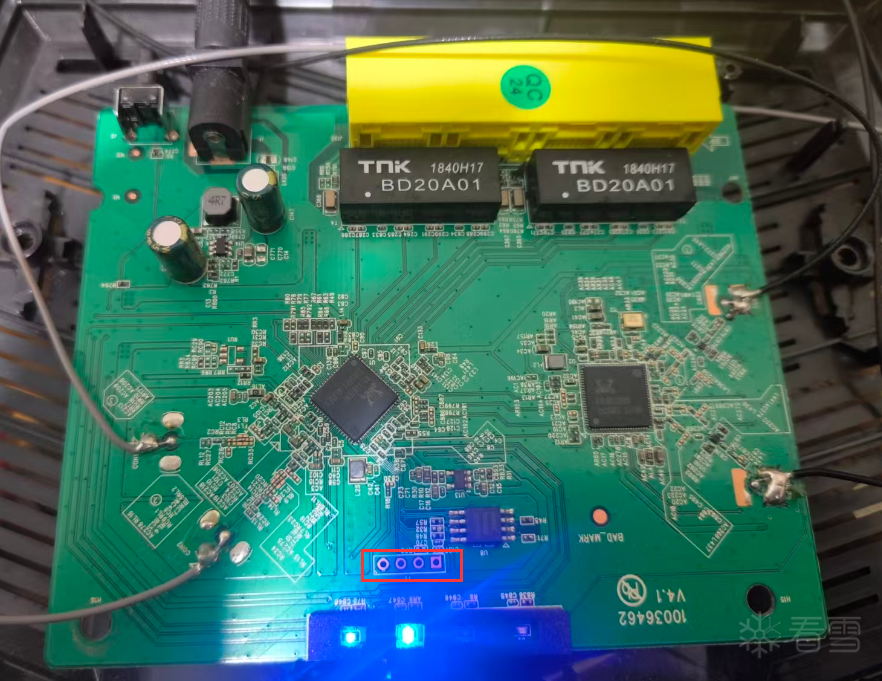

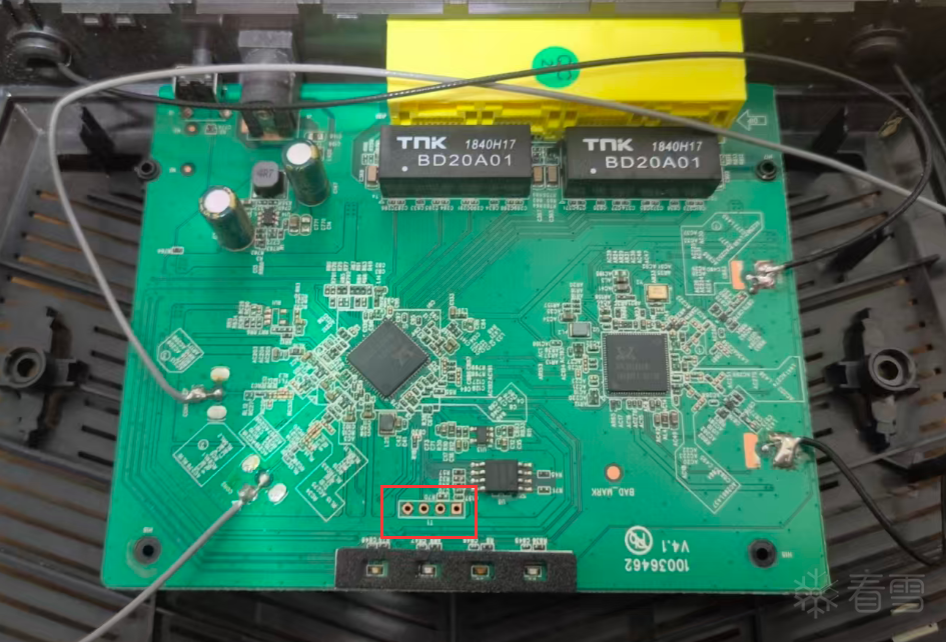

拆开Tenda AC6在下方可以看到四个连在一起的孔就是我们的UART口

下面介绍两种方法用于区分UART的串口

方法一:万用表测量

• 将万用表调节到蜂鸣档(在电阻档下面)
• 将黑色笔接在PCB板的金属块位置(可以是任意导电部位，我选择的是锡焊电线的地方)
• 红色笔在4个PIN之间移动，如果电表发出响声，则认为该pin脚为GND

以图中为例，左侧第一个孔响而其他孔不响，所以左侧第一个孔为GND串口

之后使用适配电源对路由器PCB板进行通电

下面开始对RX和TX以及VCC口的测试

• 将万用表调节到20v直流电压档位
• 将黑色笔放在刚刚测出的GND上
• 然后将红色笔一个个放在不同的孔上进行测试，电压最大的就是VCC孔，电压一直变化的则是TX孔

但是这里出现了一个问题，不知道是不是笔者的姿势不对或者别的原因，笔者测出的结果是从左2到左4的结果依次是 3.26v、3.27v、3.28v，并且笔者每个孔都放置了将近1min，电压没有任何变化，以此导致笔者无法区分出其他串口

下面是其他区分方法

• 如果其中一个引脚的焊接处呈现正方形，则该引脚是VCC
• 通过万用表测试RX和VCC的电压，一般而言，VCC的电压会稍高几毫伏
• 在设备启动过程中，VCC的电压恒定不会波动，而RX会有几毫伏的波动

笔者猜测左4的正方形应该就是VCC口，当然这样依旧没有办法完全确认，于是笔者用了个损招，直接使用杜邦线将GND和各个串口短接，如果是VCC口，那么路由器就会短路然后触发重启，但是为什么是损招，因为笔者之前对着小米路由器用的时候发现居然冒出了火花，但是这款Tenda路由器并没有这么强烈的反应，不知道会不会对路由器造成什么损害，但是总归是确认了那个方框就是VCC

然后就需要区分TX和RX

• 将万用表调节到20v直流电压
• 黑色笔放在GND上
• 红色笔放在不同的孔上，然后重启路由器，电压稳定的是RX，电压变化的是TX

用这个方法可以测出左2是RX,左3是TX,还是比较明显的，左2的电压一直在3.27-3.28，但是左3的电压在3.28-1.5之间不断变化。

下面使用 FT232 USB to TTL 测一下验证一下结论

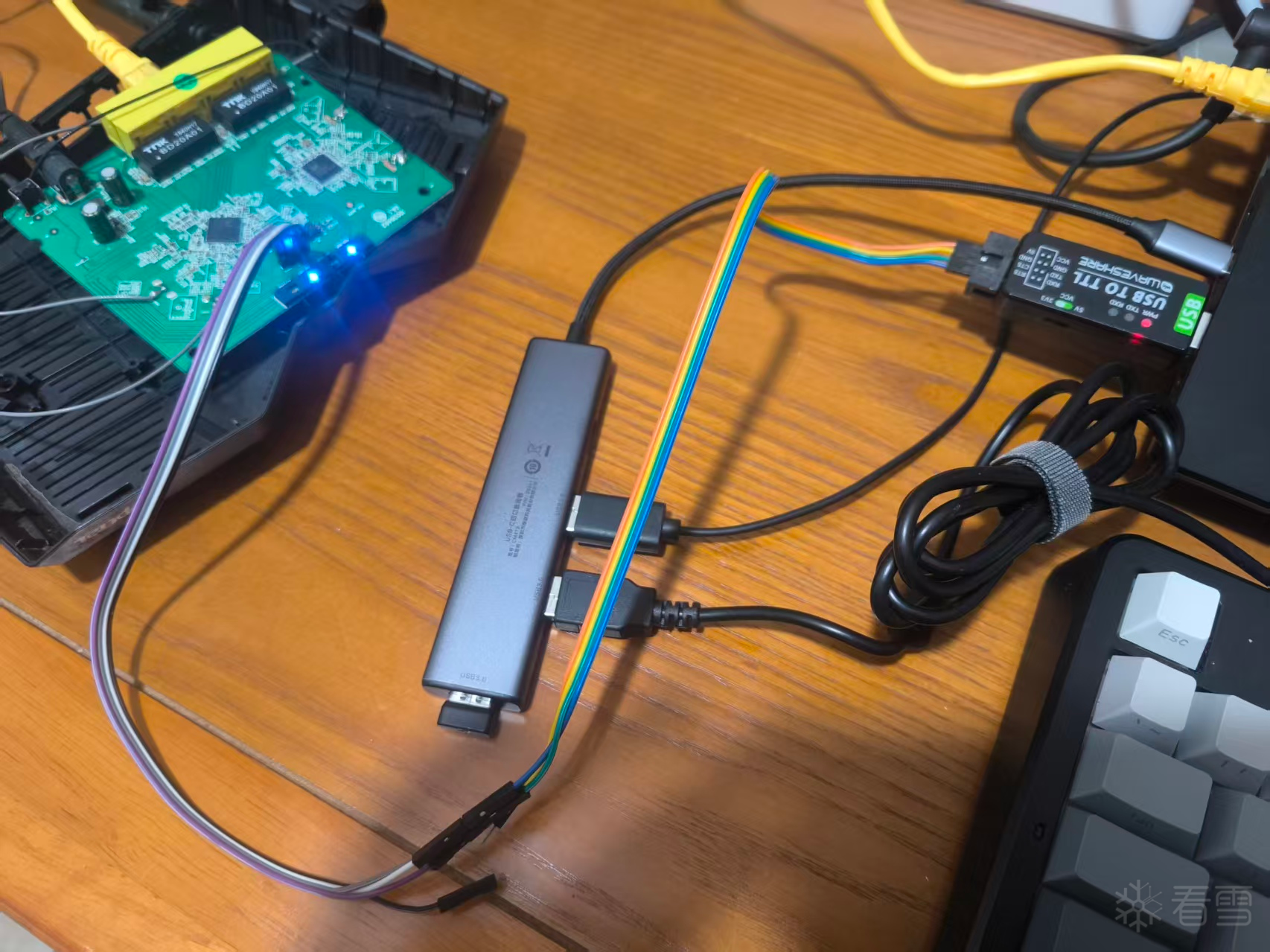

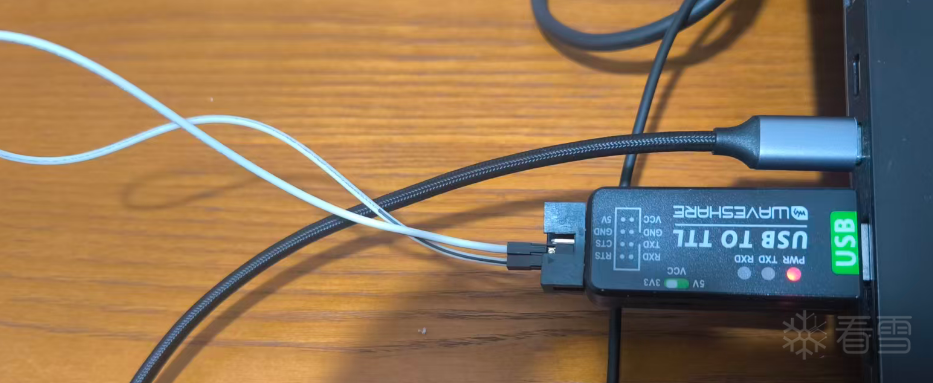

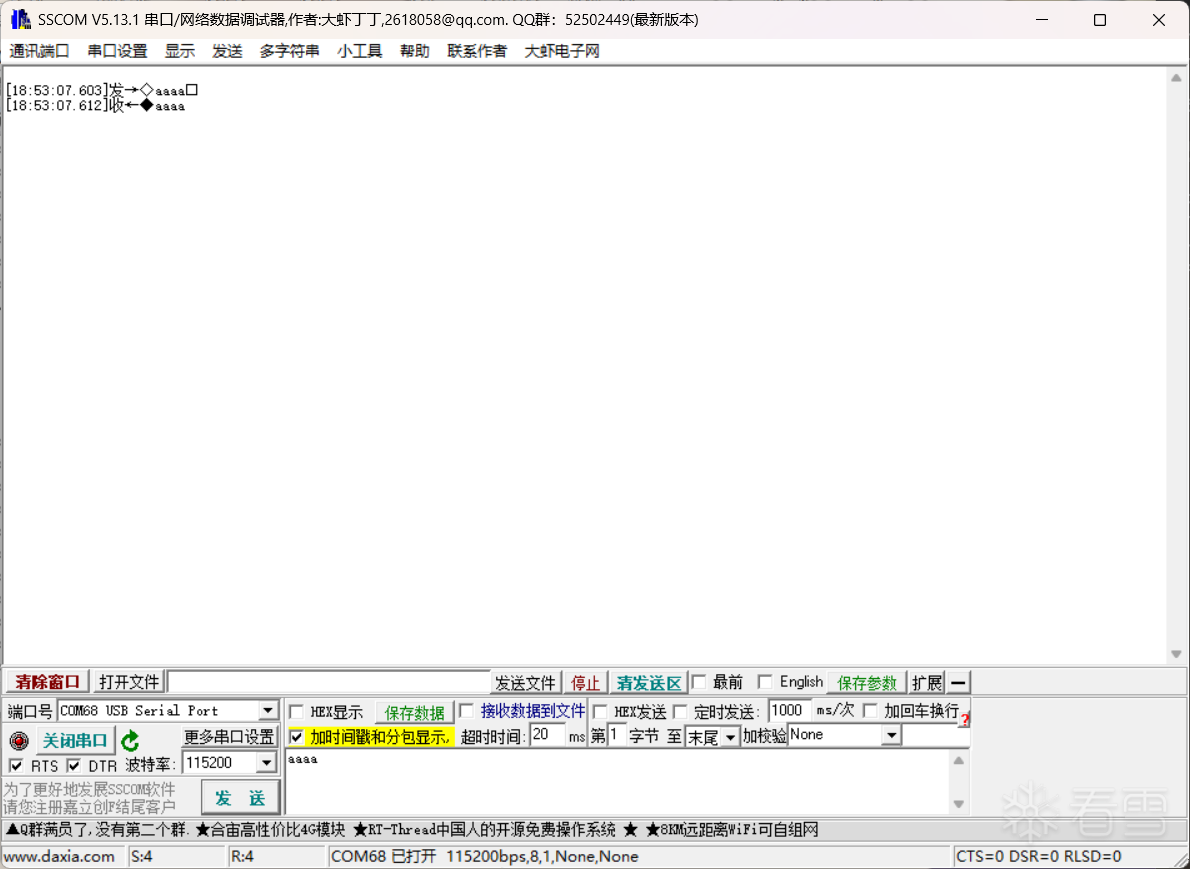

如下所示，使用杜邦线将USB to TTL的RXD和TXD连接起来，然后使用SSCOM来测试一下这个USB to TTL是否完好
显然测试结果是它是好的

然后我们使用它来对我们的串口做一个简单的测试
注意USB to TTL的TX应该要接在路由器的RX上，也就是左2，那么USB to TTL的RX就要接在左3上，然后GND对应GND，VCC不需要连接，具体如下所示(笔者没有焊接，直接使用杜邦线连接，只要插得紧和焊接效果应该是一样，如果插不紧那就只能焊接一下了)

然后使用SSCOM软件进行连接，这里多次实验后得知笔者手头这款Tenda AC6路由器的波特率是 38400
每次修改波特率之后需要重启一下路由器，最后没有乱码，并且最后出现CIL就意味着成功了
下面是重启路由器后输出的内容

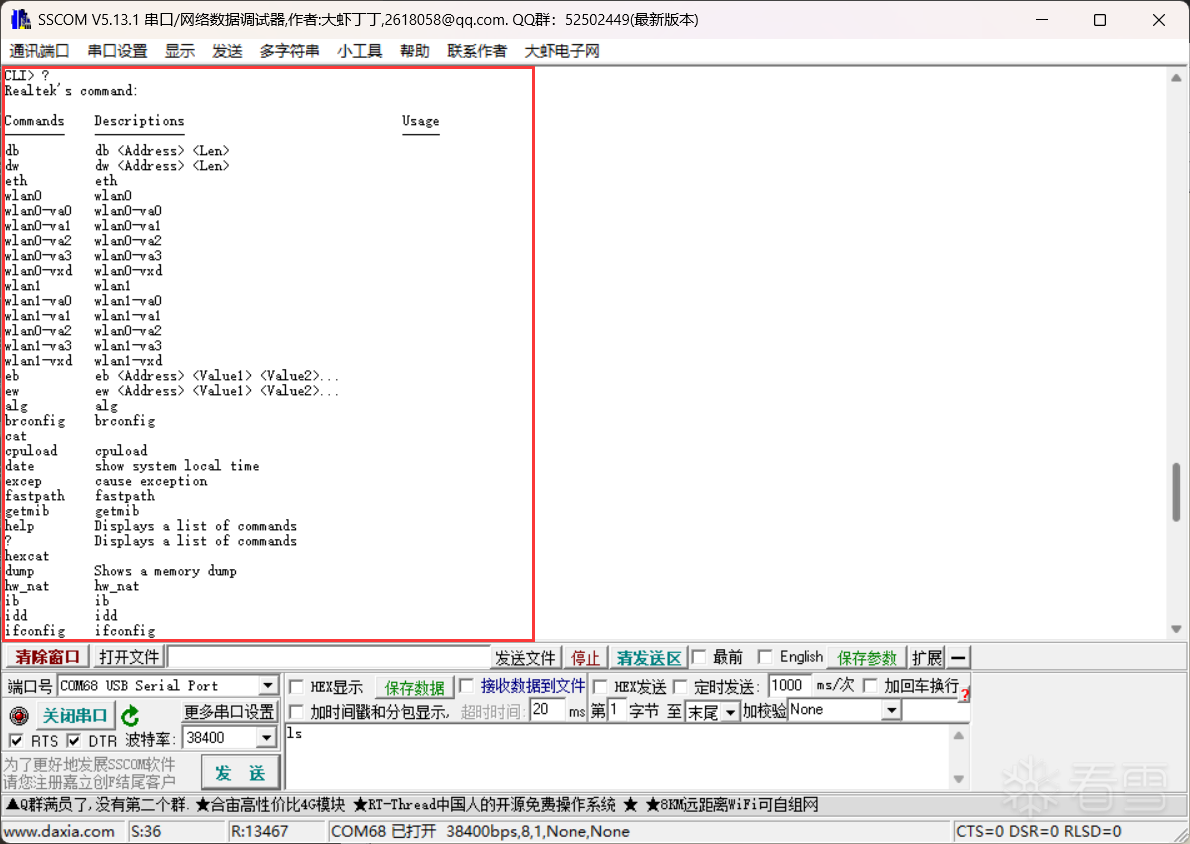

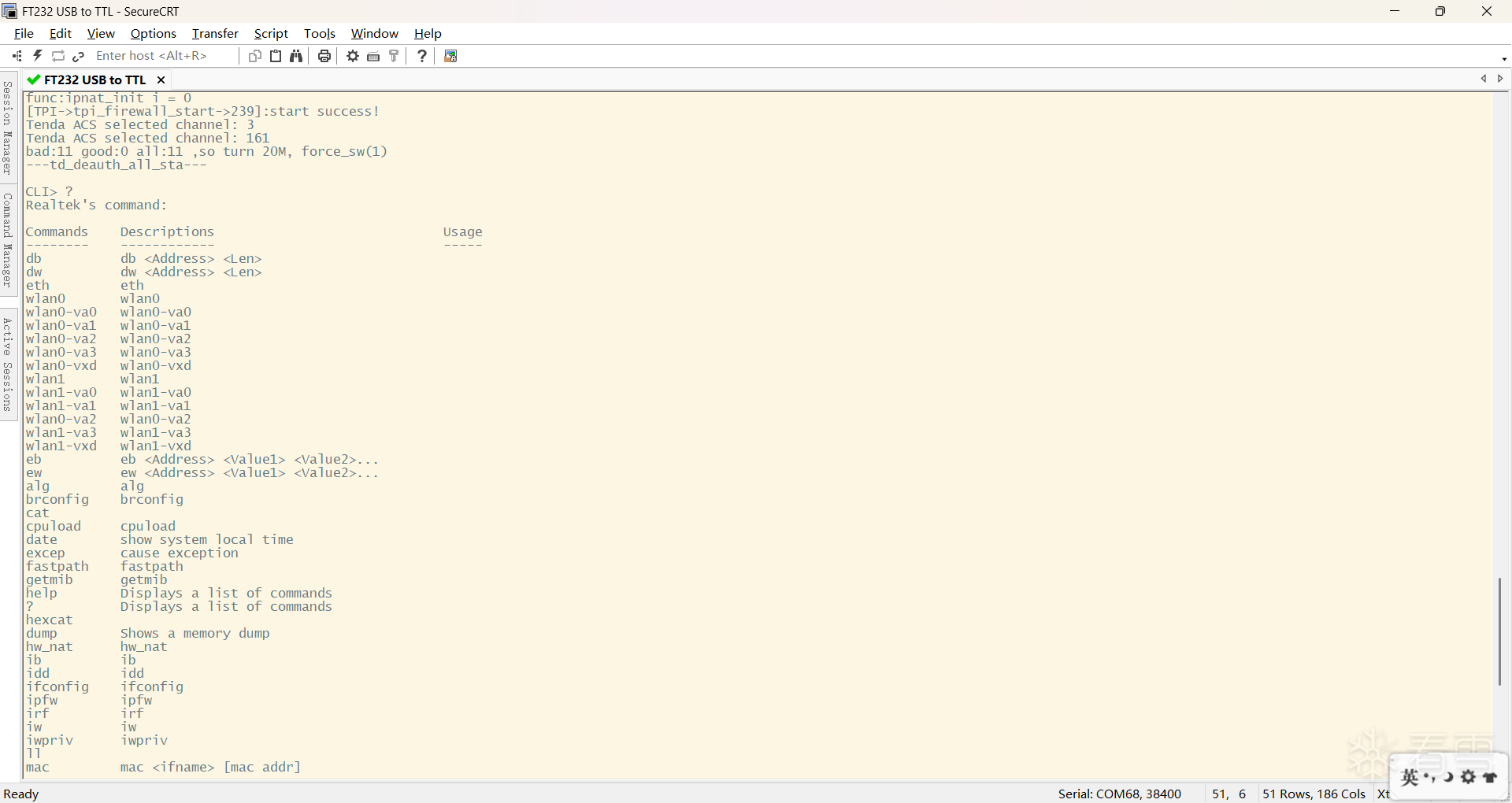

出现CLI输入?就可以得知路由器中有哪些命令了

使用SecureCRT的界面更好看一点（两个不能同时用，一个占用端口另外一个就用不了了）

方法二:使用JTAGulator来识别

如下所示，GND连接GND,假装我们未知TX和RX随便连接两个接口，VCC不进行连接

同样使用SecureCRT进行连接

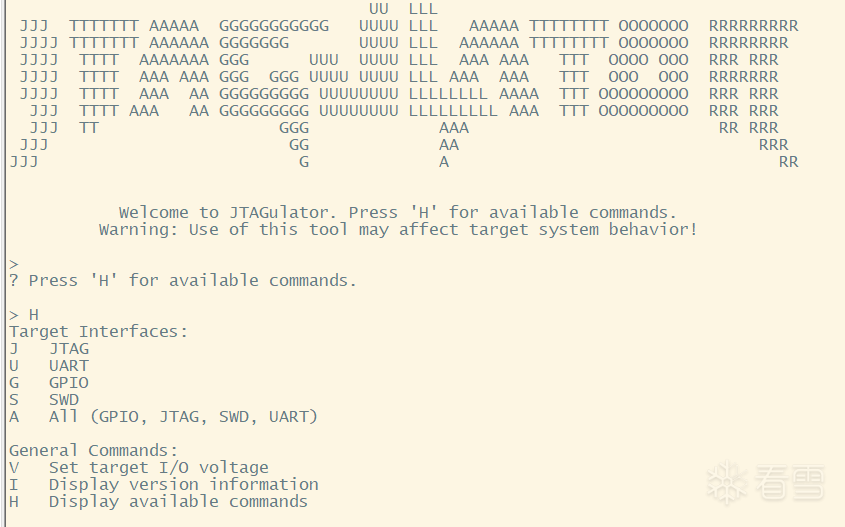

然后选择V设定电压为3.3v

然后使用U进行检测

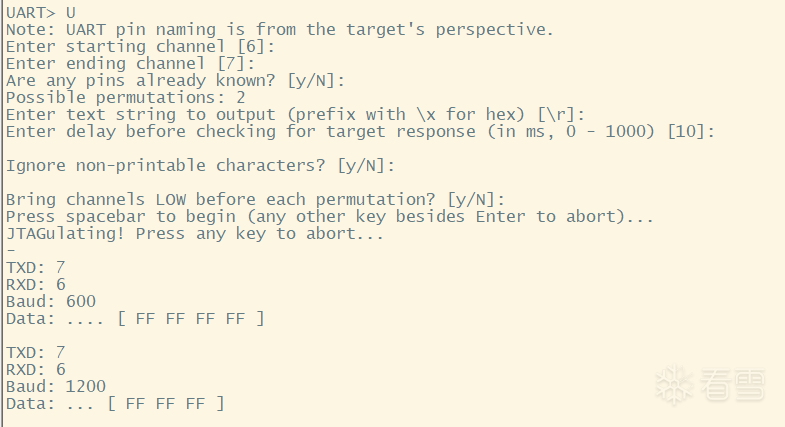

在输出的结果里面可以看到当7号接口(路由器的左3)为TX，6号接口(路由器的左2)为RX，并且波特率为38400的时候可以输出有意义的字符串 Unknown
因此我们可以知道路由器的左2为RX，左3为TX,并且波特率为 38400

显然JTAGulator的优点就是非常方便，只需要测出GND然后其他随便连接在接口上就可以了开始测试了
缺点是贵
